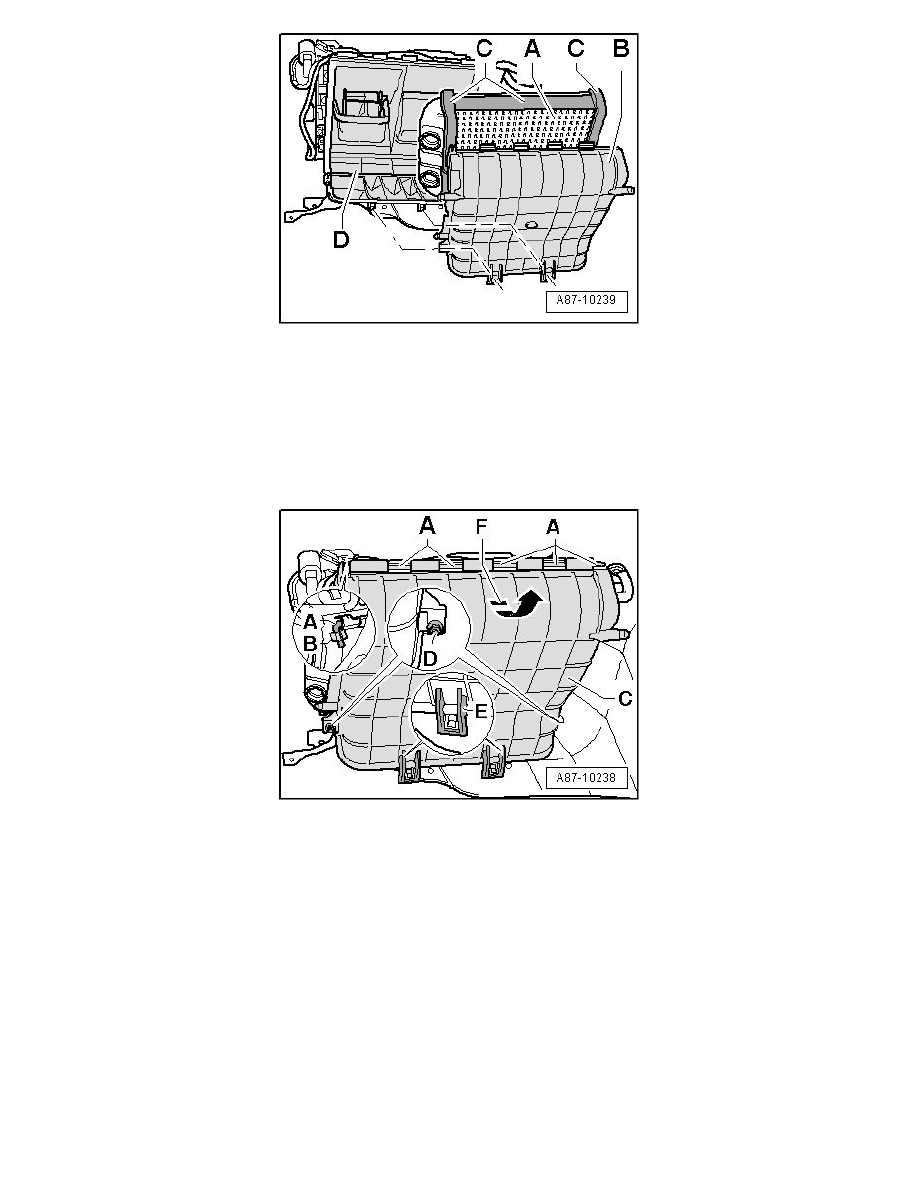

Check foam seals - C - at heater core - A  -, they must be glued all around without gaps and must not be damaged.

-

Insert heater core - A - on proper side into lower air duct - B -.

-

Install heater core - A - together with lower air duct - B - into heating & A/C unit - D -.

‹› While inserting, make sure that groove/spring connection between heating & A/C unit - D - and lower air guide - B - is joined correctly.

-

Insert retaining pin - A - for connecting lower air duct - C - to heating & A/C unit.

-

Turn retaining pin - A - into locking mechanism -  B -

-

Then check fit of retaining pin - A - in heating & A/C unit and in air duct (also via front passenger's side).

-

Install bolts - D -.

-

Moisten new O-ring seals - D - (included in heater core delivery casing) lightly with coolant.
