Front Fender: Locations

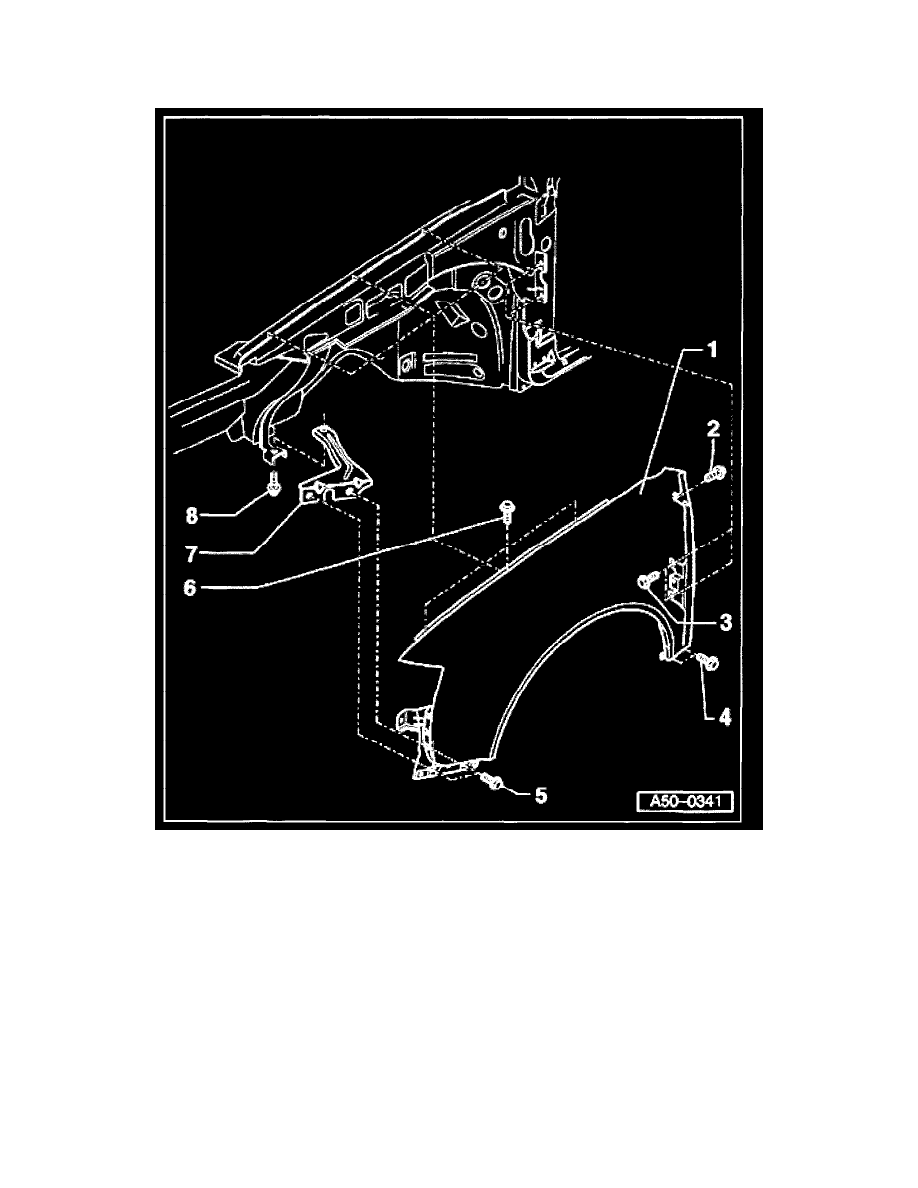

Front Fender, Assembly Overview

1

-

Fender
-

Remove bumper.

-

Remove wheelhousing liner.

-

Remove end plate See Fig. 1.

-

Remove headlights.

-

Disconnect harness connectors for side turn signals.

-

Remove bolts -2-, -3-, -4-, -5- and -6-.

2

-

Bolt w/washer assembly
-

10 Nm (7 ft lb)

3

-

Bolt w/washer assembly (2x)
-

10 Nm (7 ft lb)

4

-

Bolt w/washer assembly
-

10 Nm (7 ft lb)

5

-

Bolt w/washer assembly
-

10 Nm (7 ft lb)

6

-

Bolt w/washer assembly
-

15 Nm (11 ft lb)
