Removing And Installing Radiator Grill

Removing

-

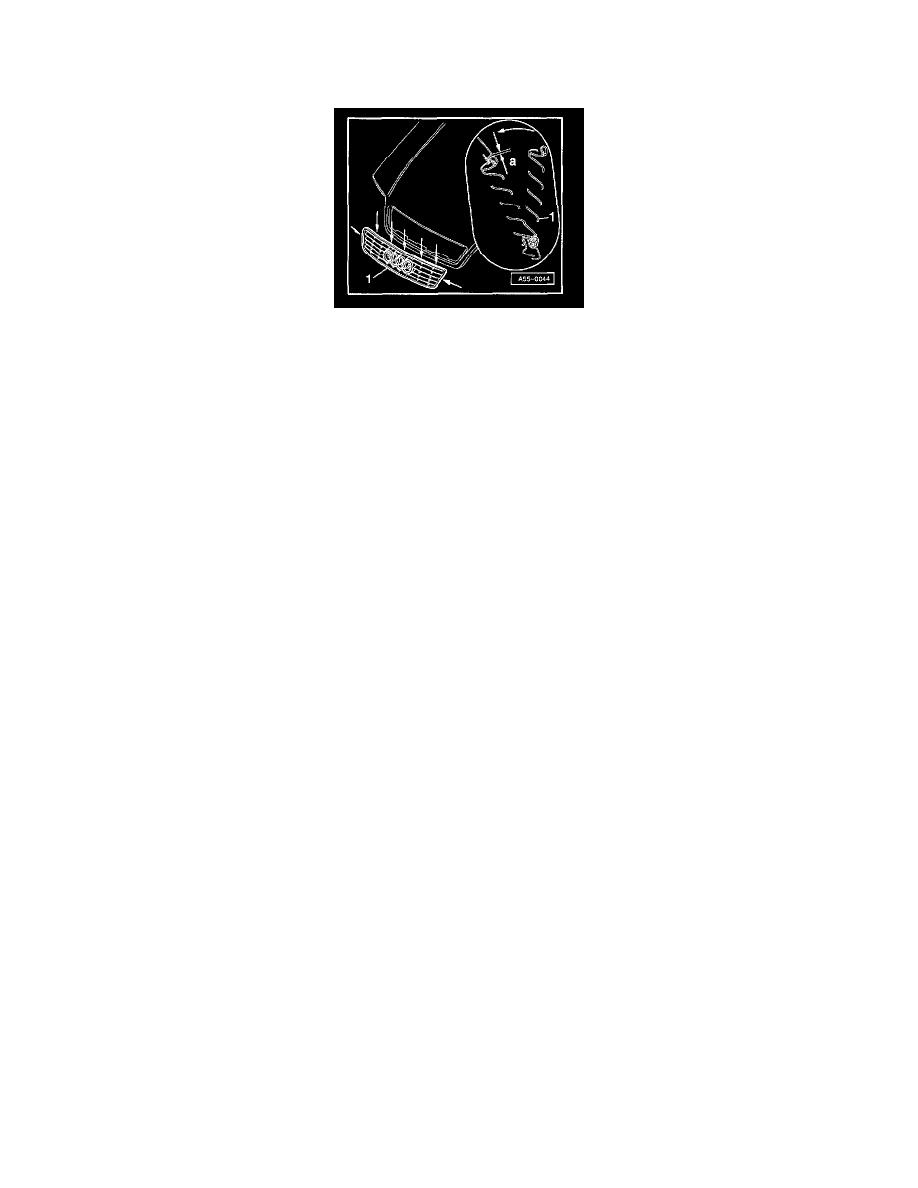

Release catches (arrows).

-

Swing out radiator grill at top, then pull off at bottom.

Installing

NOTE:  To ease assembly, apply lubricant to the PU seal.

-

Install radiator grill at bottom in center (make sure it is properly centered) and pivot it into place in direction shown in inset (arrow).
-

Dimension -a- = 2 mm ± 0.5 mm (0.079 in. ± 0.019 in.)

-

When installing, make sure radiator grill engages audibly in position
