Air Register: Locations

Air Register: Locations

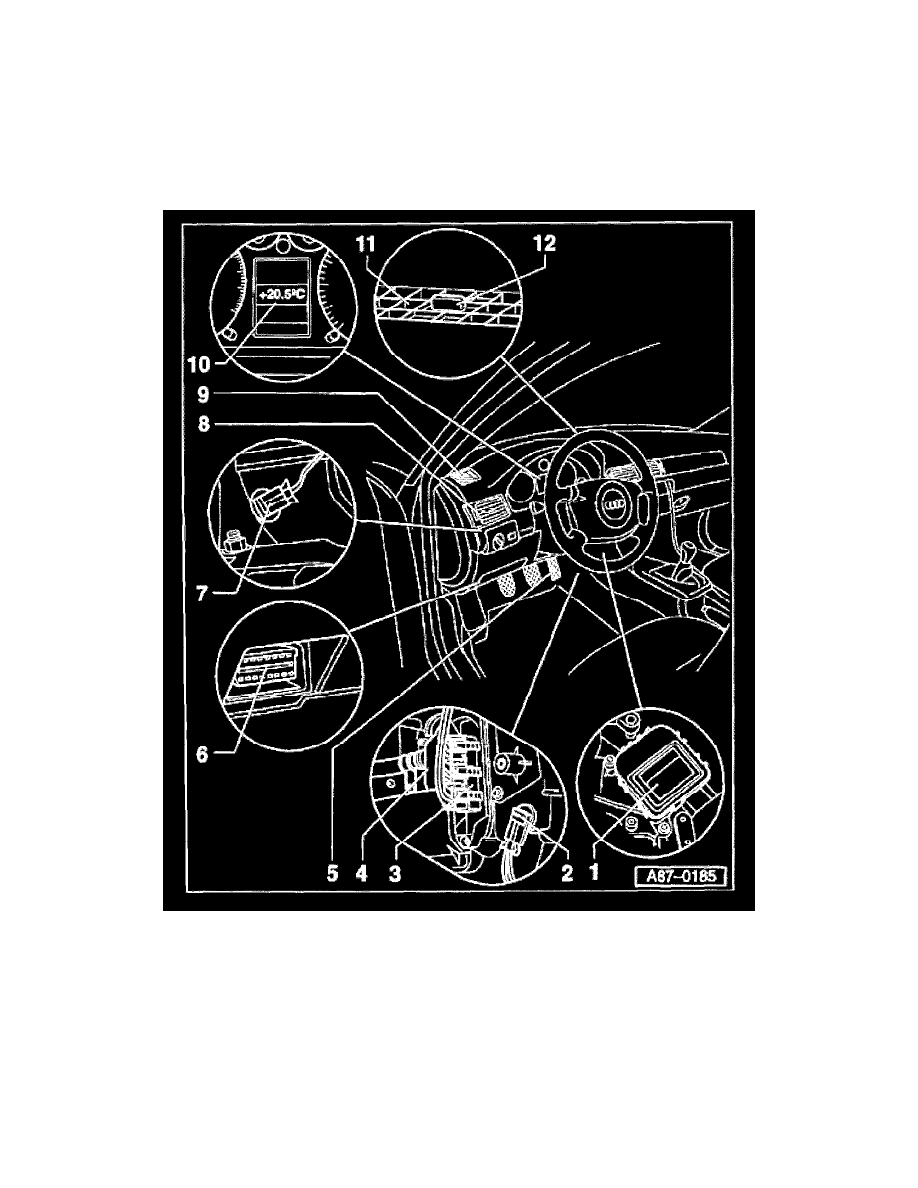

A/C System Components (in Passenger Compartment)

NOTE:

-

After completing service work, always check and erase DTC memory, carry out basic setting and check coding of A/C control head -E87-.

-

Components marked with an * will be activated during the output Diagnostic Test Mode (DTM).

-

Electrical testing is possible on all components marked with **.

-

Rear passenger vent "Center" and air ducts in climate control unit in passenger compartment.

1

-

Actuator for temperature flap left -V158- *
-

With Potentiometer- actuator for temperature flap left -G220-

2

-

Sender for outlet temperature, floor outlet - G192- **

3

-

Not for USA Heater element for auxiliary heater -Z35- *

4

-

Heater core

5

-

Kick down switch
-

The A/C clutch can be switched off by the Engine Control Module (ECM), depending on the current vehicles speed and the desired
acceleration (Read Measuring Value Block "function 08").

6

-

Data Link Connector (DLC) for VAG 1551 Scan Tool
-

Connect VAG 1551 scan tool and check Climate Control System.

7

-

Left Vent Temperature Sensor -G150- **

8

-

Instrument panel vent, left

9

-

Defroster vent for side window, left
