Timing Component Alignment Marks: Locations

Timing Component Alignment Marks: Locations

Timing Chain Alignment Diagram

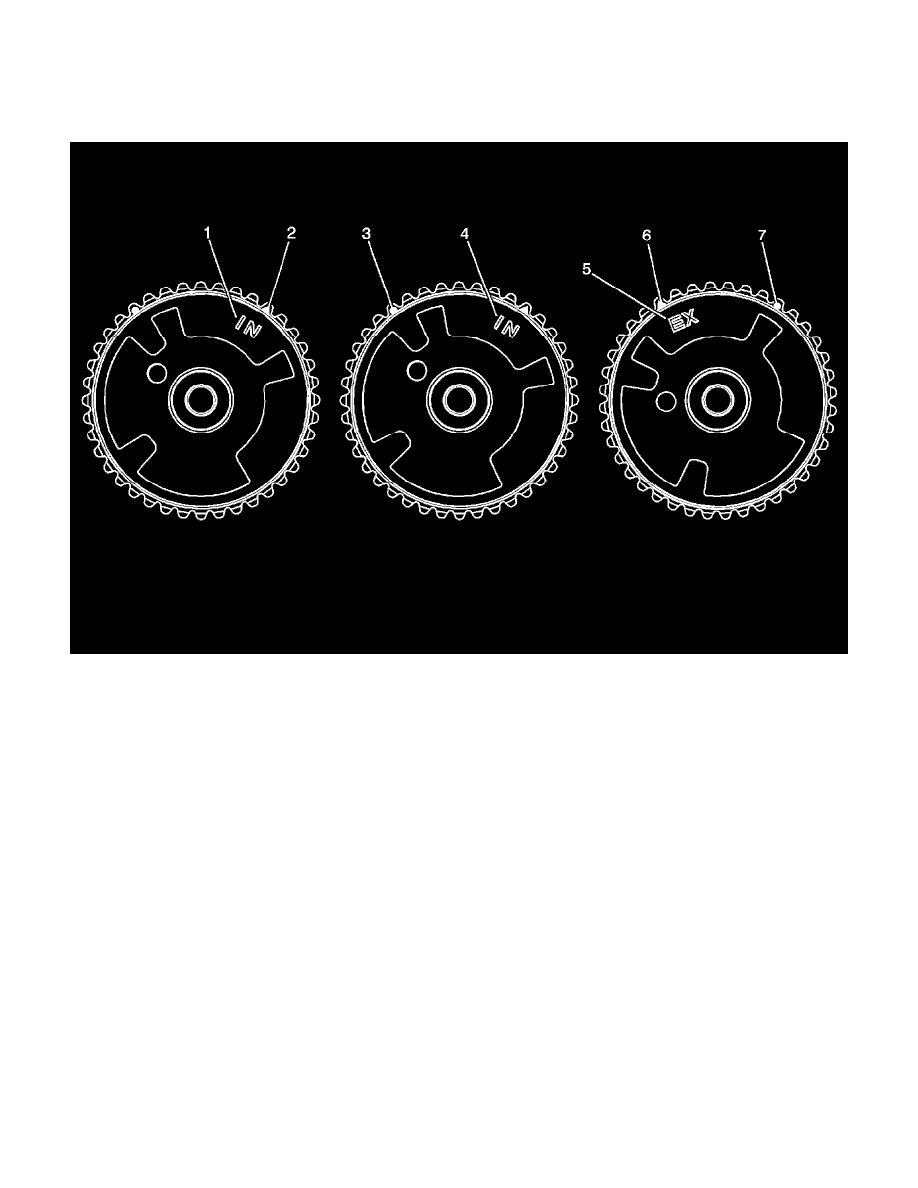

Camshaft Position Actuator Timing Marks

1 - Right Intake Camshaft Position Actuator Identifier
2 - Right Intake Camshaft Position Actuator Right Side Timing Mark - Triangle
3 - Left Intake Camshaft Position Actuator Left Side Timing Mark - Circle
4 - Left Intake Camshaft Position Actuator Identifier
5 - Exhaust Camshaft Position Actuator Identifier
6 - Exhaust Camshaft Position Actuator Right Side Timing Mark - Triangle
7 - Exhaust Camshaft Position Actuator Left Side Timing Mark - Circle

Stage One
