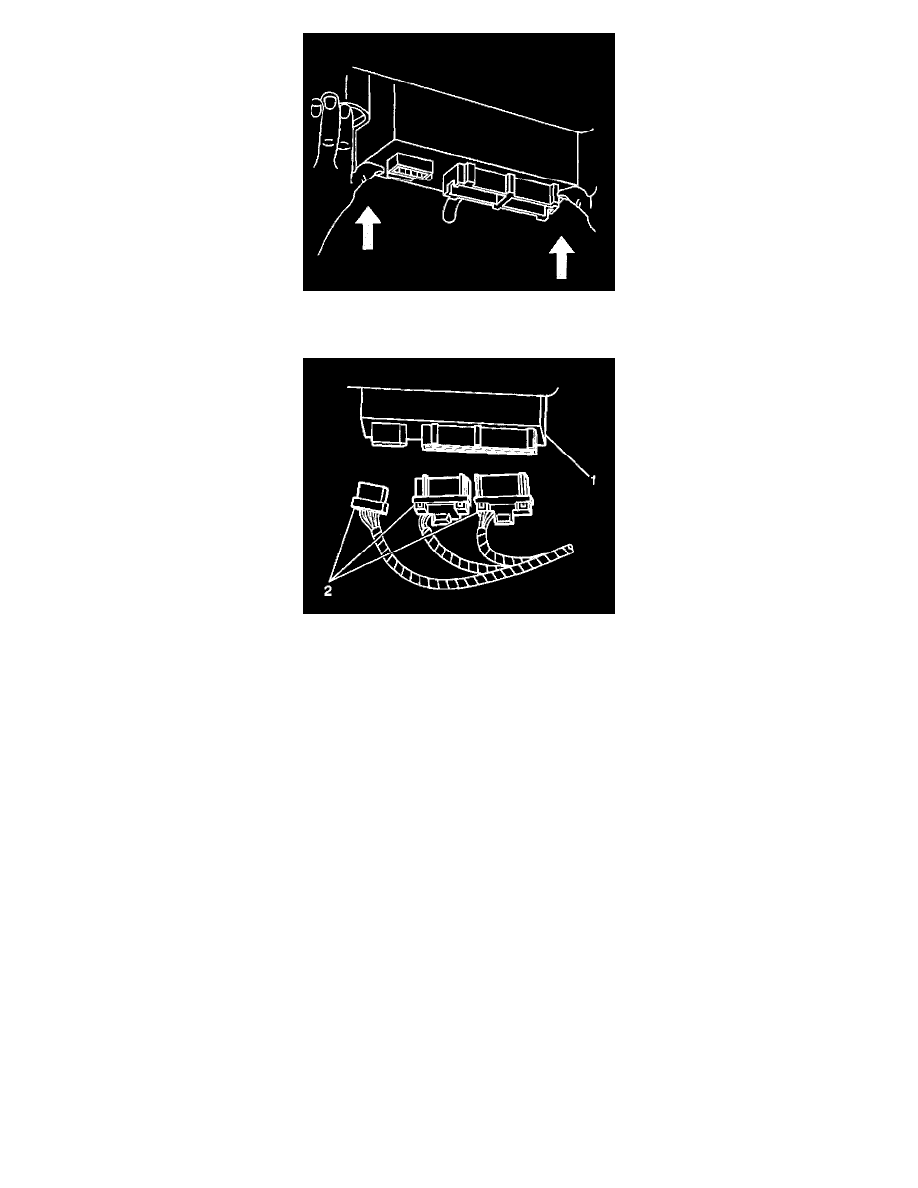

1. Install the DIM module to the bracket.
2. Slide the DIM module upward until the DIM module and the locking tab are fully engaged.

3. Connect the DIM module electrical connectors (2).
4. Install the right sound insulator.
5. Reprogram the DIM module (1). Refer to Body Control Module (BCM) Programming/RPO Configuration (DIM) or Body Control Module (BCM)

Programming/RPO Configuration (IPM) or Body Control Module (BCM) Programming/RPO Configuration (RIM).  See: Testing and
Inspection/Programming and Relearning

Instrument Panel Module Replacement

The instrument panel module (IPM) is a integral part of the HVAC control assembly and is located in the climate control head. Refer to HVAC Control
Module Replacement in HVAC Systems Automatic for the replacement procedure.

For the programming procedures for the IPM, refer to Body Control Module (BCM) Programming/RPO Configuration (DIM) or Body Control Module
(BCM) Programming/RPO Configuration (IPM) or Body Control Module (BCM) Programming/RPO Configuration (RIM).  See: Testing and
Inspection/Programming and Relearning

Rear Integration Module Replacement

REMOVAL PROCEDURE

IMPORTANT:  Before replacing the RIM module, record the personalization settings in order to restore the settings after the new module is
installed.
