2

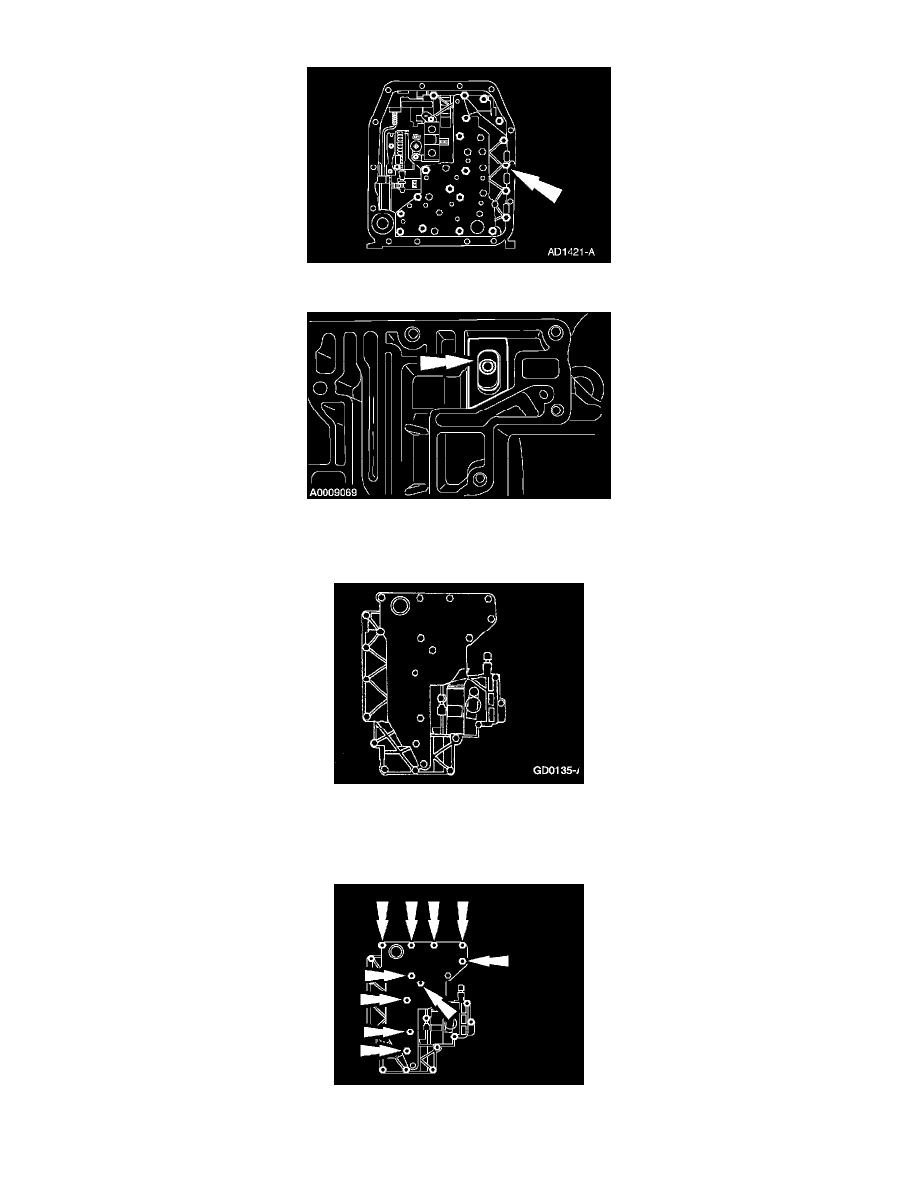

Remove the manual control valve detent lever spring.

4. Remove the 24 valve body-to-case bolts.

5. Remove the main control valve body and discard the pump outlet screen.

Installation

1. NOTE:  Make sure that the drive pin of the manual valve detent lever assembly engages the manual valve in the correct location prior to installing

the bolts.

Position the main control valve body gasket and main control valve body using the two alignment bolts as a guide.

2. NOTE:  The main control valve body bolts will be tightened in later steps.
