Alignment: Specifications (page 3 of 4)

Alignment: Service and Repair

FRONT CAMBER AND CASTER

Front caster and camber angles are preset at the factory and cannot be adjusted.

FRONT TOE

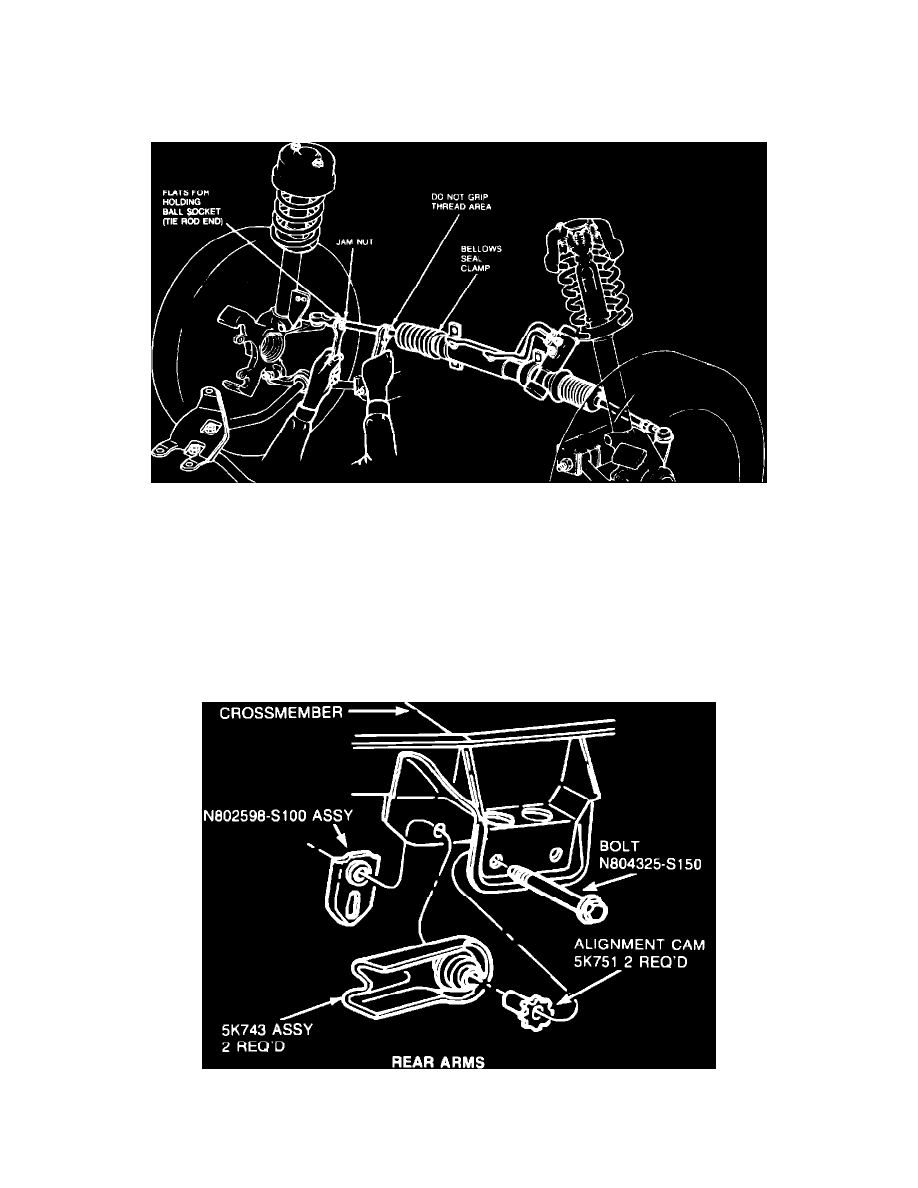

Adjusting Front Toe

Lock steering wheel in the straight ahead position using suitable steering wheel holder. Remove small outer clamp from steering boot to prevent
boot from twisting during adjustment procedure. Loosen tie rod adjusting nuts, then adjust left and right tie rods until each wheel has 1/2 the
desired total toe specification. Tighten tie rod adjusting nuts, replace steering gear rubber boots and tighten clamp. Remove steering wheel holding
tool.

REAR CAMBER AND CASTER

No provision is made to adjust rear camber and caster angles.

REAR TOE

Rear Adjusting Cam

To adjust toe of either wheel, loosen bolt attaching rear control arm to body, and rotate alignment cam until the required alignment setting is
