Balance Shaft Belt: Service and Repair

BALANCER BELT REPLACEMENT

NOTE:  Turn the crankshaft so that the No.1 cylinder is at TDC.

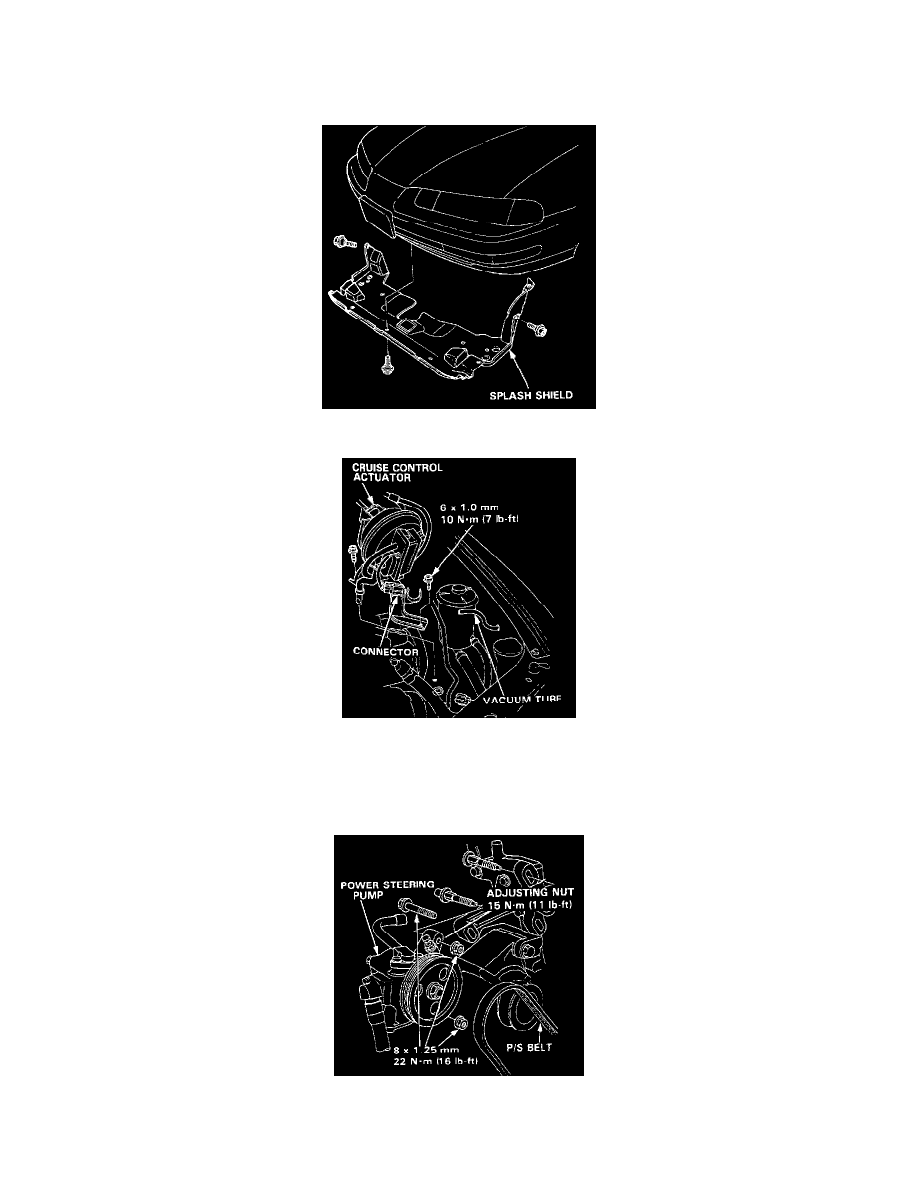

1. Remove the splash shield.

2. Disconnect the connector, then remove the cruise control actuator.

NOTE:
-

Do not disconnect the control cable.

-

Take care not to bend the cable when removing the actuator. Always replace a kinked cable with a new one.

3. Remove the mounting bolt, nut and V-belt from the power steering pump.

NOTE:
