Timing Component Alignment Marks: Locations

-

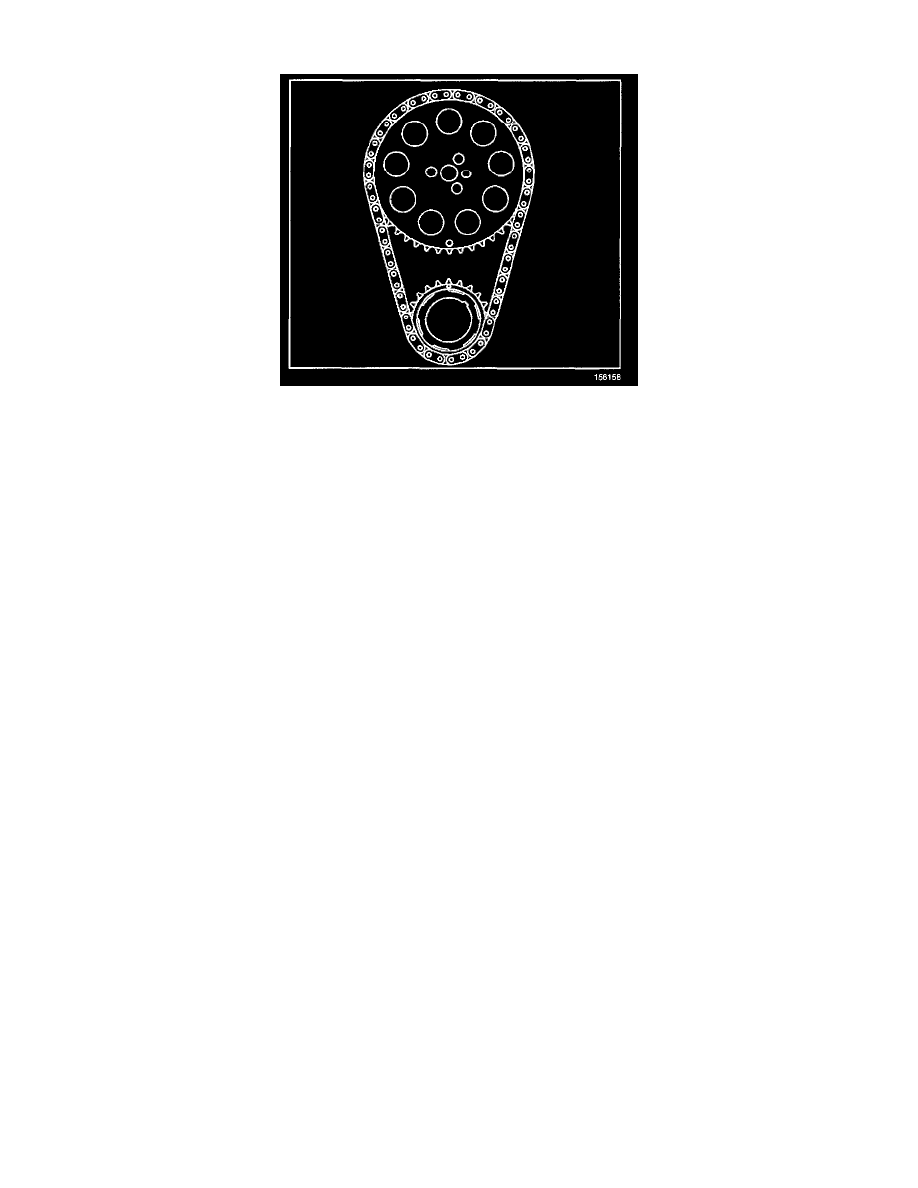

Rotate the crankshaft sprocket until the alignment mark is in the 12 o'clock position.

IMPORTANT:
-

Properly locate the camshaft sprocket locating pin with the camshaft sprocket alignment hole.

-

The sprocket teeth and timing chain must mesh.

-

The camshaft and the crankshaft sprocket alignment marks MUST be aligned properly. Locate the camshaft sprocket alignment mark in the 6
o'clock position.
