Flex Plate: Service and Repair

Automatic Transmission Flex Plate Replacement

Removal Procedure

1. Remove the automatic transmission. Refer to Transmission Replacement  (See: Automatic Transmission/Transaxle/Service and Repair/Removal

and Replacement/Transmission Replacement) .
Important:  Note the position and direction of the engine flywheel before removal.

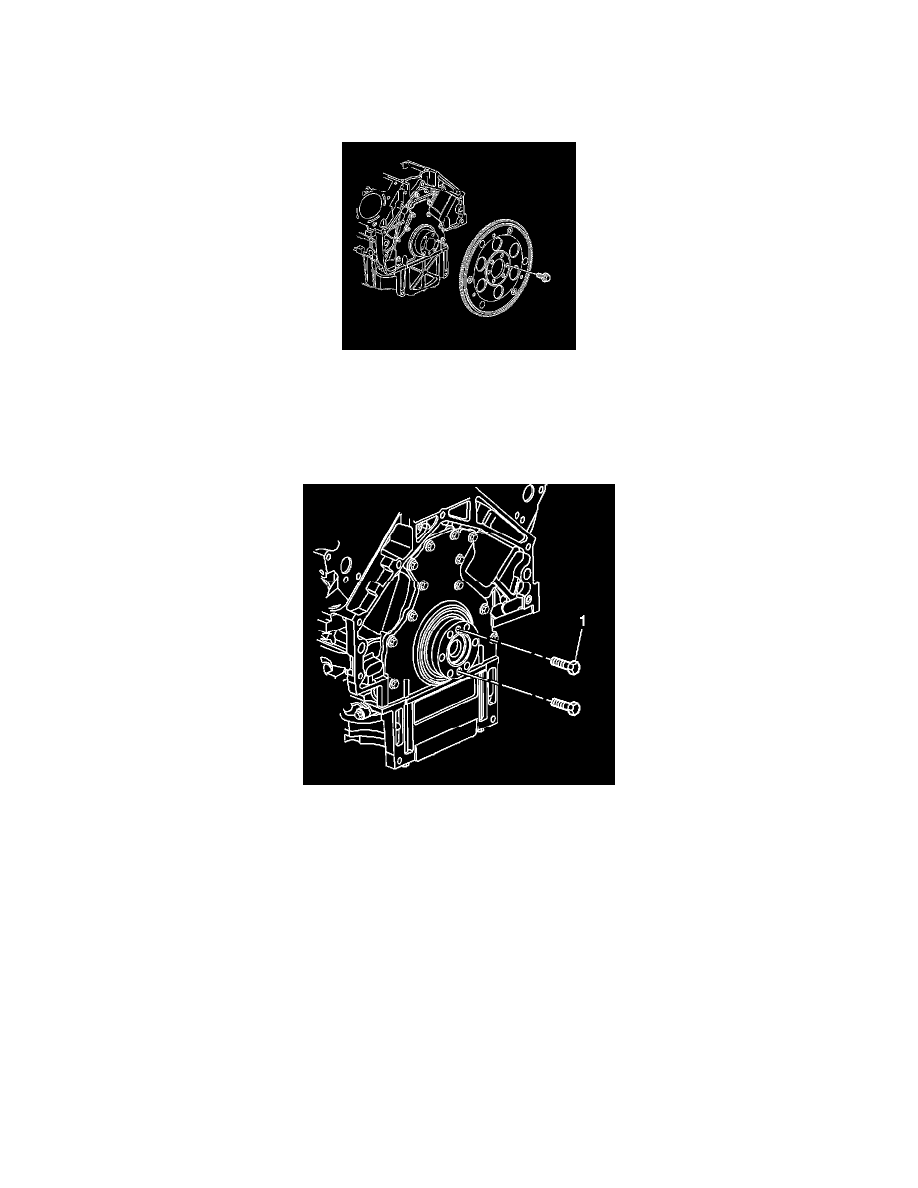

2. Remove the engine flywheel bolts.
3. Remove the automatic transmission engine flywheel.

4. Install two M11x1.5 mm bolts (1) to the threaded holes of the spacer, if applicable.
5. Rotate the bolts clockwise to remove the spacer.
