Timing Belt: Specifications (page 5 of 15)

9. Loosen the tensioner bolt of pivot side and slot side.

10. Rotate the crankshaft clockwise as many as 2 teeth of camshaft sprocket.
11. Check that the teeth of the sprocket and belt coincide with each other.
12. Tighten the slot side bolt first and then tighten the bolt of pivot side.

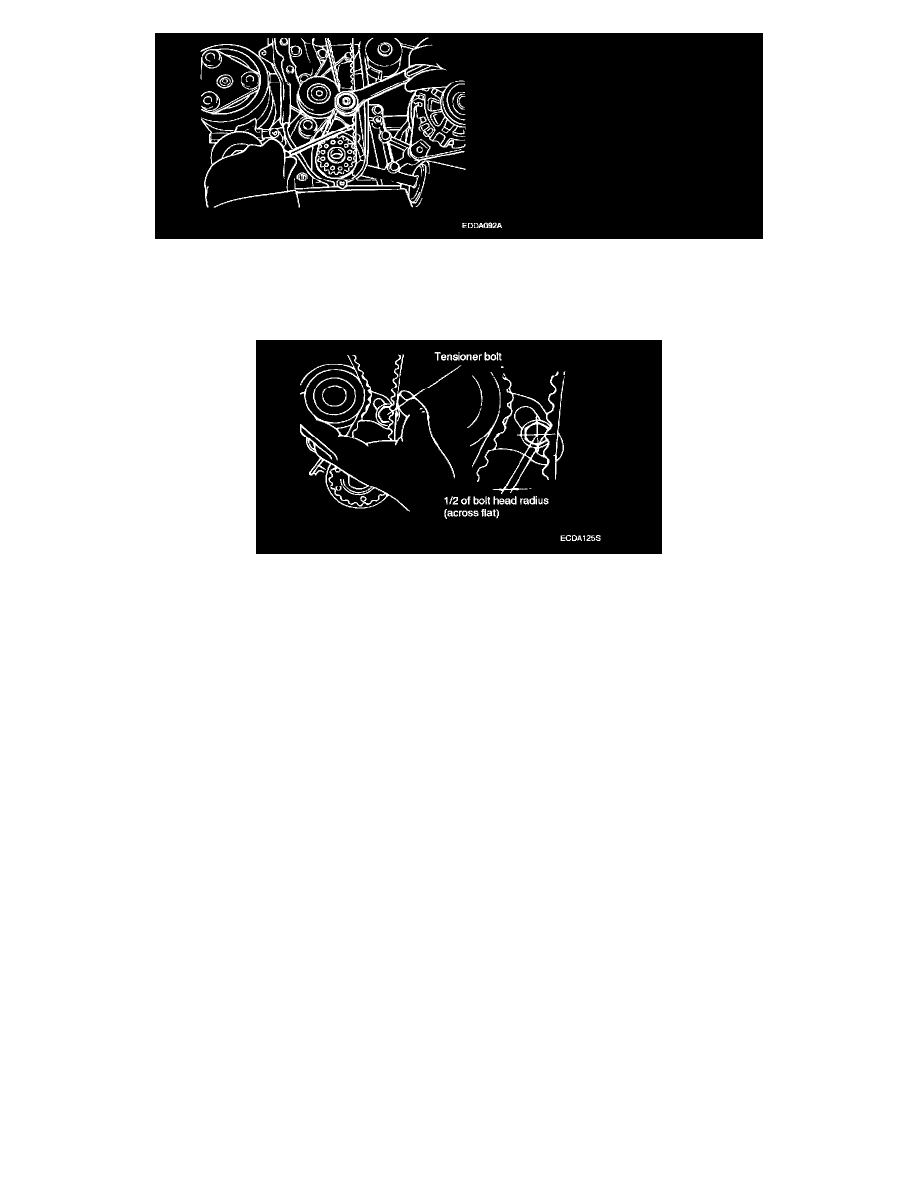

13. Check the tension of the timing belt. When the tensioner and the tension side of the timing belt are pushed in horizontally with a moderate force

[approximately 49N (11 lb)], the the timing belt log end is approximately half of the tensioner mounting bolt head radius (cross flats) away from
the bolt head center.

14. Rotate the crankshaft pulley two turns clockwise so that the timing belt positions on the pulleys.
15. Install the timing belt lower cover.
16. Install the crankshaft pulley.
17. Install the timing belt upper cover.
18. Install the water pump pulley and engine support bracket.
