Timing Belt: Diagrams (page 16 of 19)

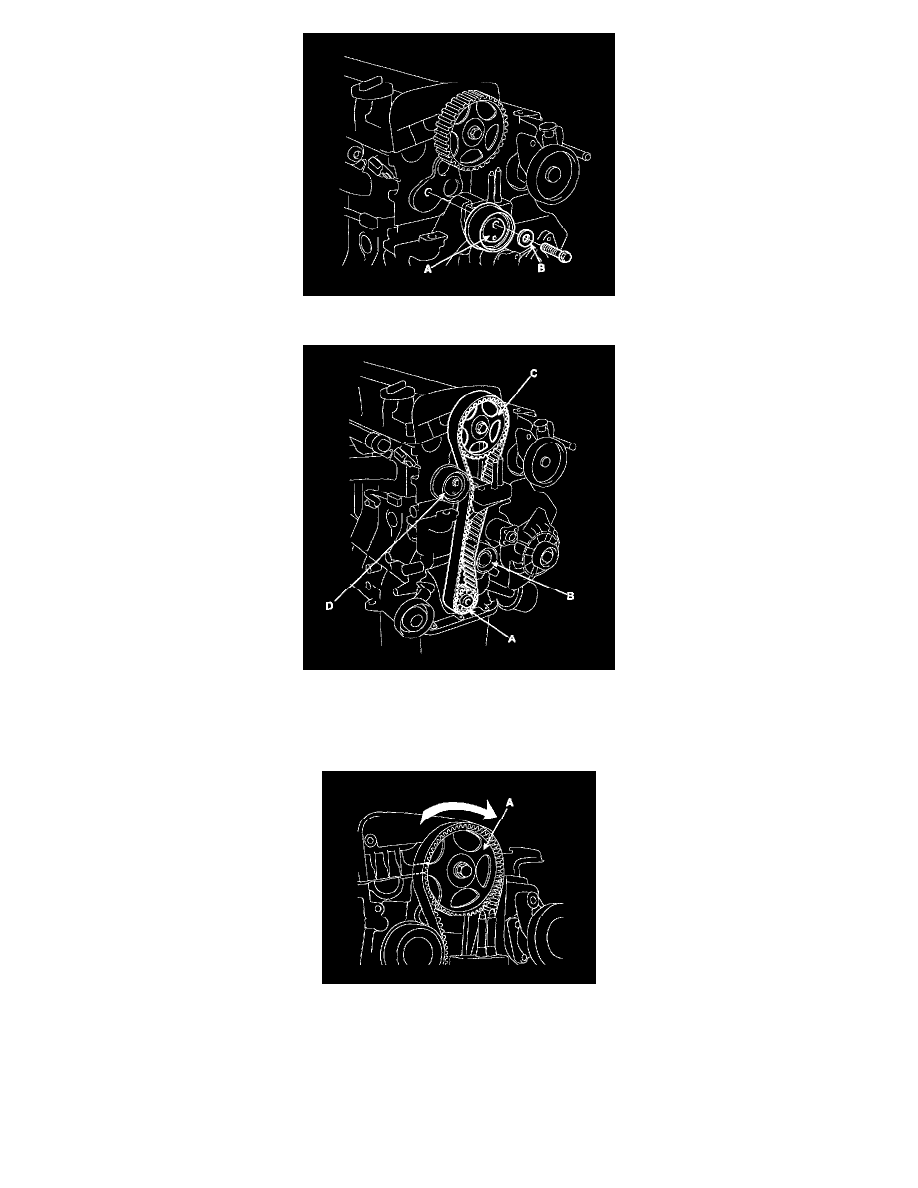

6. Temporarily install the timing belt tensioner (A) with plain washer (B).

7. Belt so as not give slack at each center of shaft. Do as following procedures when installing timing belt. Crankshaft sprocket(A) -> Idler pulley(B)

-> Camshaft sprocket(C) -> timing belt tensioner(D).

8. Temporarily fasten tensioner pulley by center bolt to add force at belt.
9. Timing belt tension adjusting

1. Rotate crankshaft in regular direction (clockwise view from front) through angle equivalent to two teeth (18°) of camshaft sprocket (A).
2. Give tension to timing belt by rotating tensioner in arrow direction with tool and set timing belt not to give slack to tension side
3. Tightening tensioner bolt.

Tightening torque
Tensioner bolt: 43 - 55 Nm (430 - 550 kgf-cm, 32 - 40 ft. lbs.)
