Page 12
background image

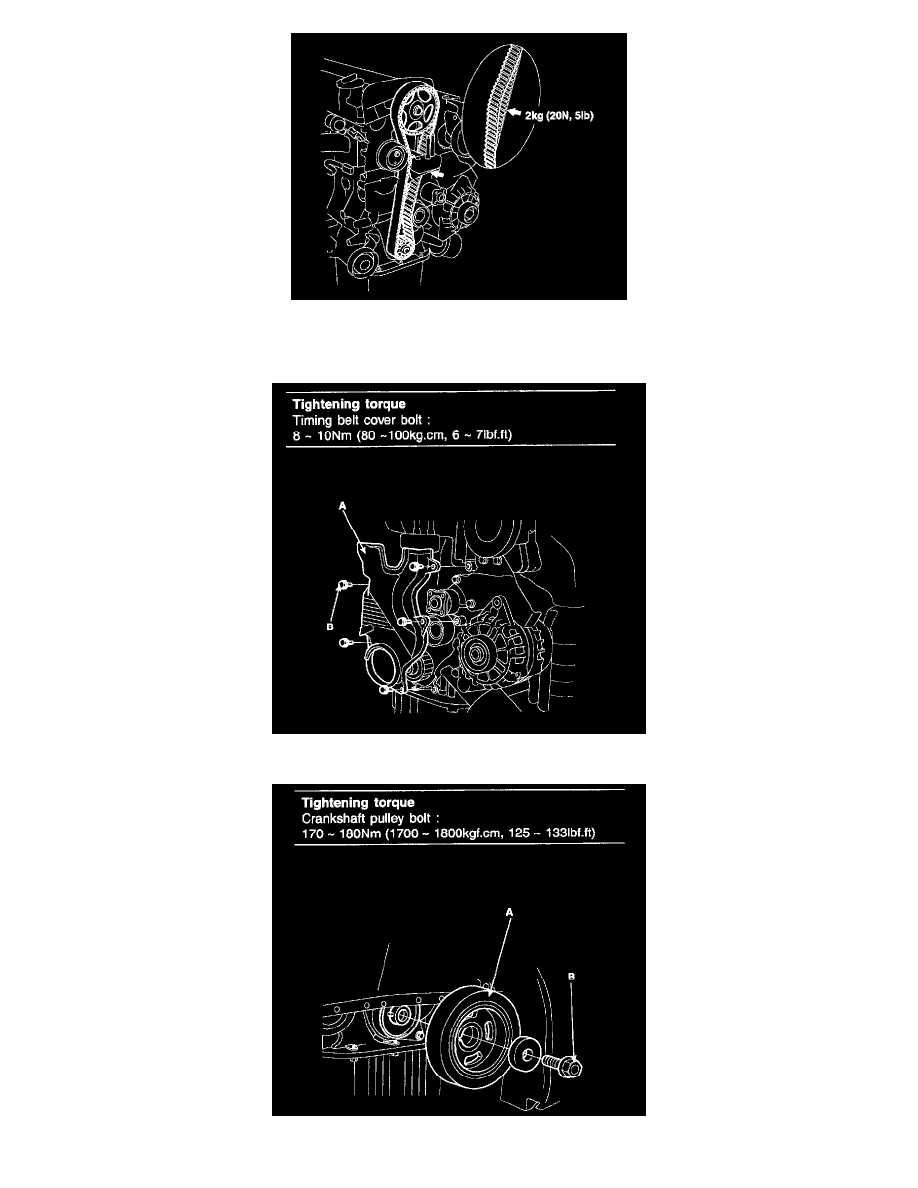

4. Recheck the belt tension. When the tension side of timing belt is pushed horizontally with a moderate force [approximately 2kg (20 N, 5

lbs.)], the timing belt cog end sags in approximately 4 - 6 mm (0.16 - 0.24 inch)

10. Turn the crankshaft two turns in the operating direction (clockwise) and realign crankshaft sprocket and camshaft sprocket timing mark.

11. Install the timing belt lower cover (A) with 5 bolts (B).

12. Install the flange and crankshaft pulley (A). Make sure that crankshaft sprocket pin fits the small hole in the pulley.
