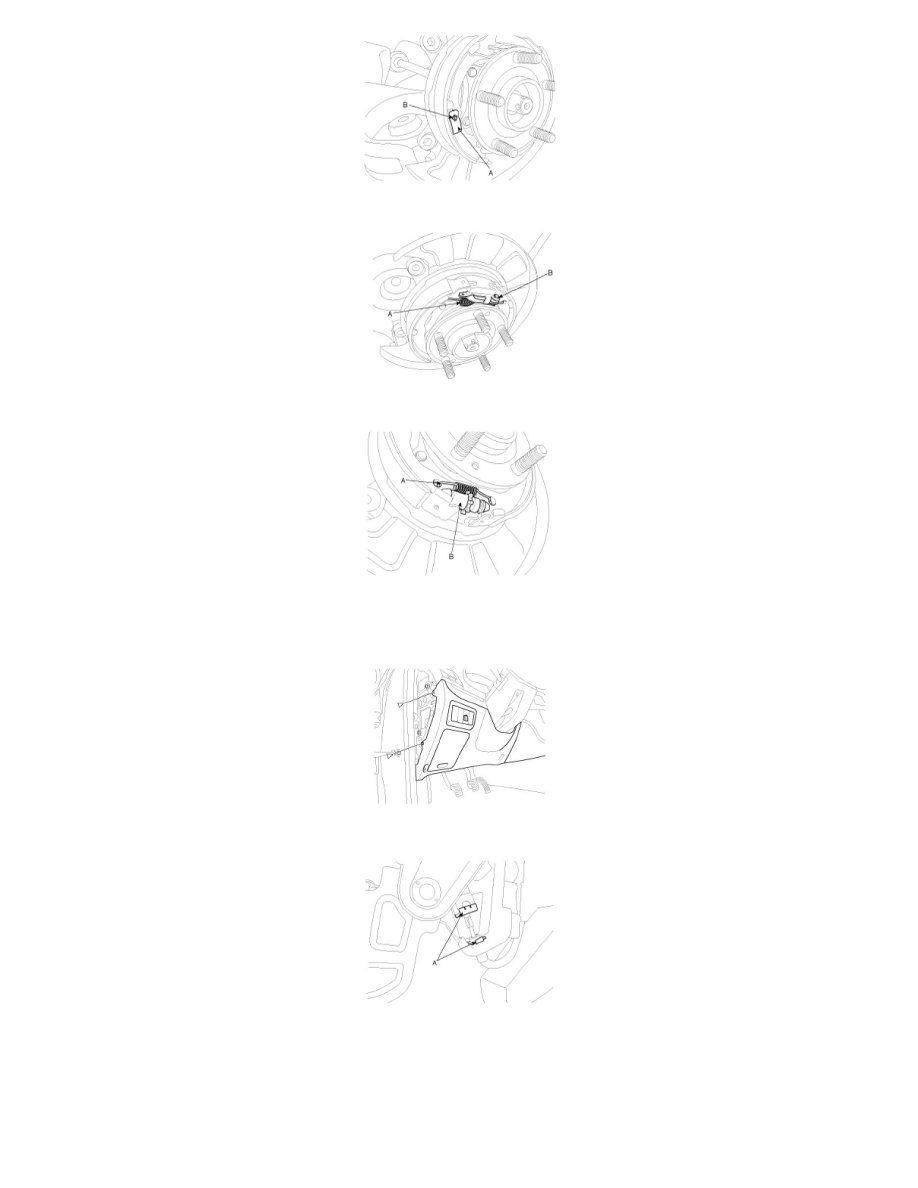

11. Remove the upper spring (A) and strut (B).

12. Remove the lower spring (A), adjuster assembly (B), and brake shoes.

Foot Type

1. Release the parking brake pedal thoroughly.
2. Remove the lower crash pad.

3. Remove the parking brake cable fixing clips (A), then disconnect the cable from the parking brake pedal.

4. Disconnect the parking brake switch connector (A).
5. Remove the parking brake pedal assembly by loosening the mounting bolts.
