Timing Belt: Technical Service Bulletins (page 10 of 15)

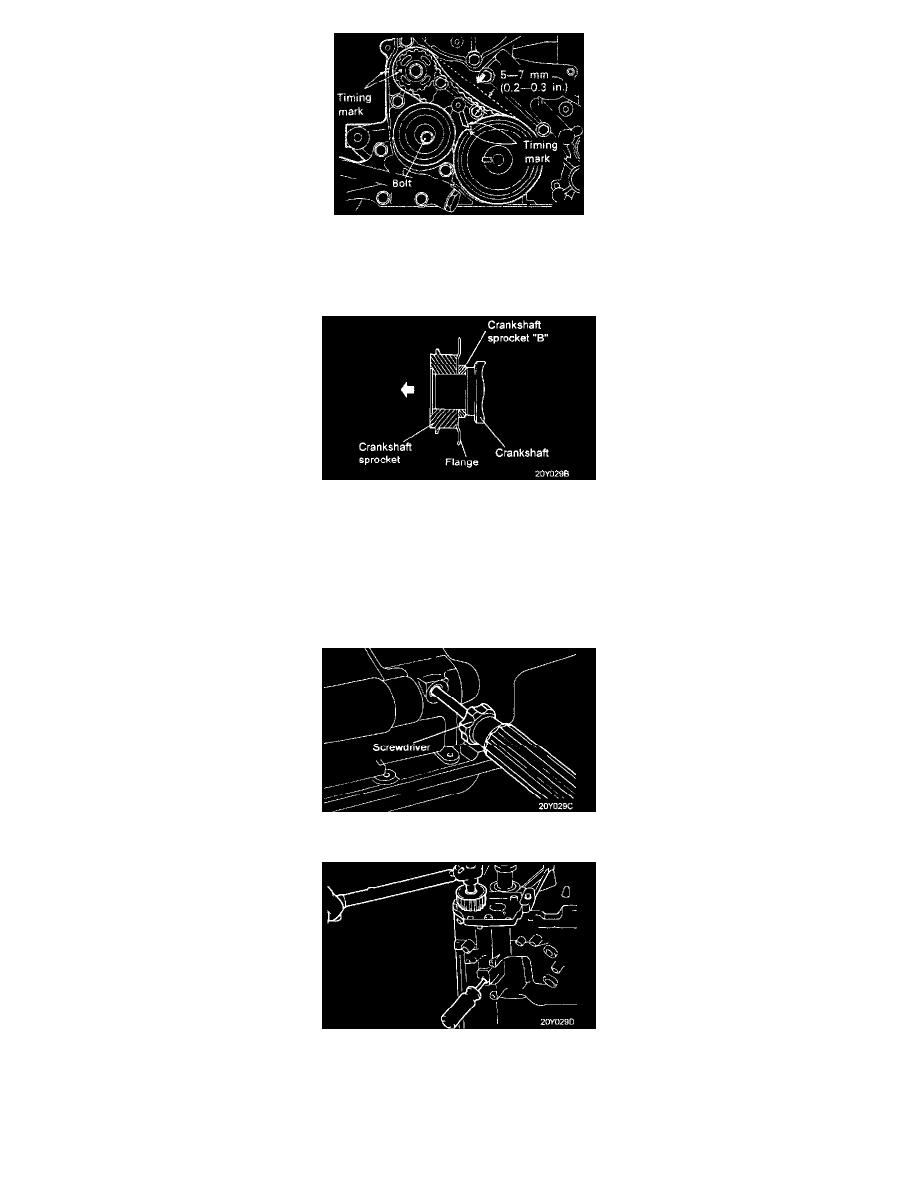

7. Check to ensure that timing marks are in alignment.

8. Check to ensure that when center of span on the tension side is depressed with index finger in direction of arrow, deflection of belt is within

specification. Belt deflection 5 - 7 mm (0.2 - 0.3 in).

9. Install flange and crankshaft sprocket onto crankshaft. Be sure to install in the direction as shown in image.

CAUTION:

-

Pay attention to direction of flange. If it is installed in wrong direction, a broken belt could result.

10. Install special washer and sprocket bolt to crankshaft, and then tighten the sprocket bolt to the specified torque. 110 - 130 Nm (1100 - 1300 kg)

(80 - 94 FT LB).

11. Insert screwdriver through plug hole in left side of cylinder block to keep shaft in position.

12. Install the oil pump sprocket, and tighten the nut to the specified torque. 50 - 60 Nm (500 - 600 kg) (36 - 43 ft lb).
