Timing Belt: Technical Service Bulletins (page 8 of 10)

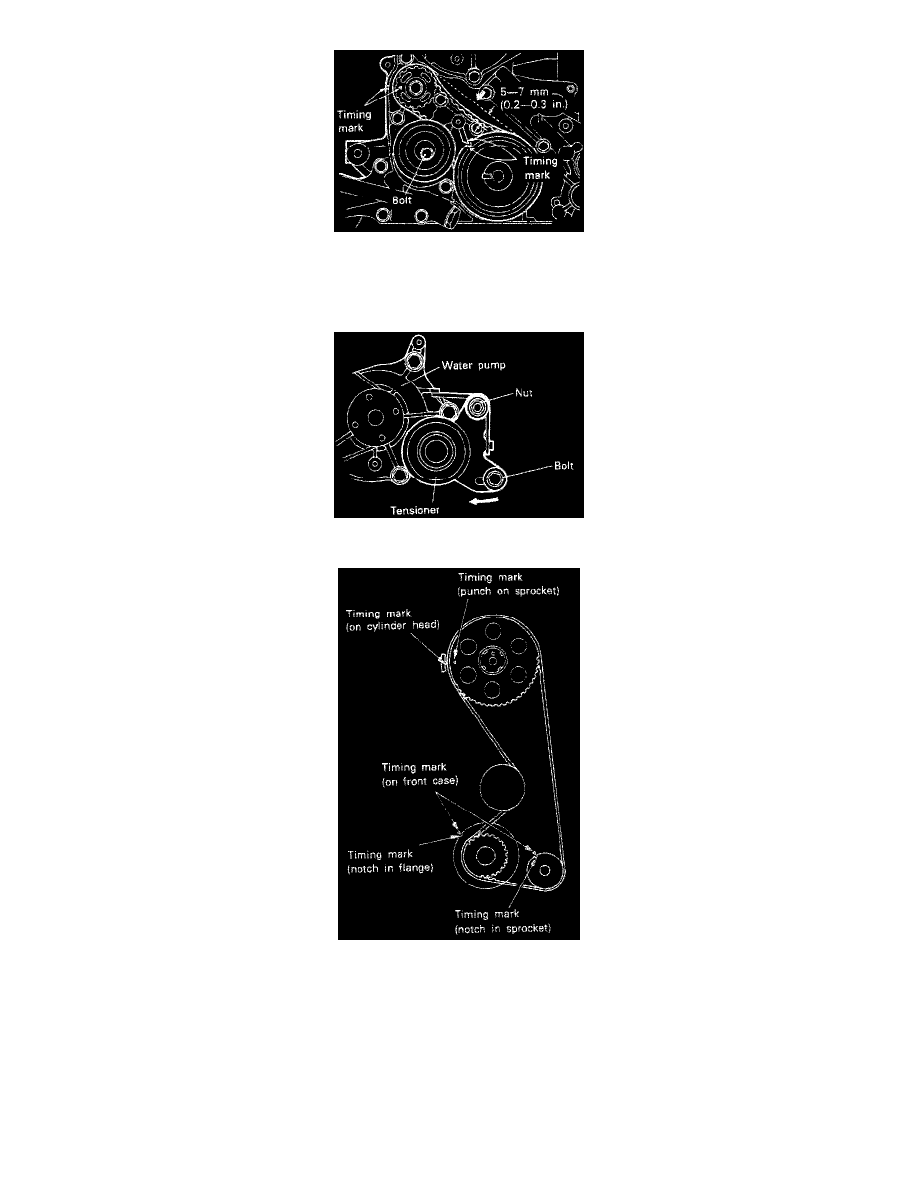

(7) Check to ensure that when center of span on the tension side is depressed with index finger in direction of arrow, deflection of belt is within

specification.

Belt deflection:  5 - 7 mm (0.2 - 0.3 in)

(8) Move tensioner fully toward water pump and temporarily secure tensioner.

(9) Align timing mark on camshaft sprocket with the timing mark on the cylinder head.

(10) Align timing mark on crankshaft sprocket with the timing mark on front case.

(11) Align timing mark on oil pump sprocket with the timing mark on front case.
