Vehicle Lifting: Service and Repair

Lift And Support Points

WARNING:

When heavy rear components such as suspension, fuel tank, spare tire, tailgate and trunk lid are to be removed, place additional weight in the luggage
area before hoisting. When substantial weight is removed from the rear of the vehicle, the center of gravity may change and cam cause the vehicle to tip
forward on the hoist.

NOTE:

-

Since each tire/wheel assembly weights approximately 30lbs (14kg), placing the front wheels in the luggage area can assist with the weight
distribution.

-

Use the same support points to support the vehicle on safety stands.

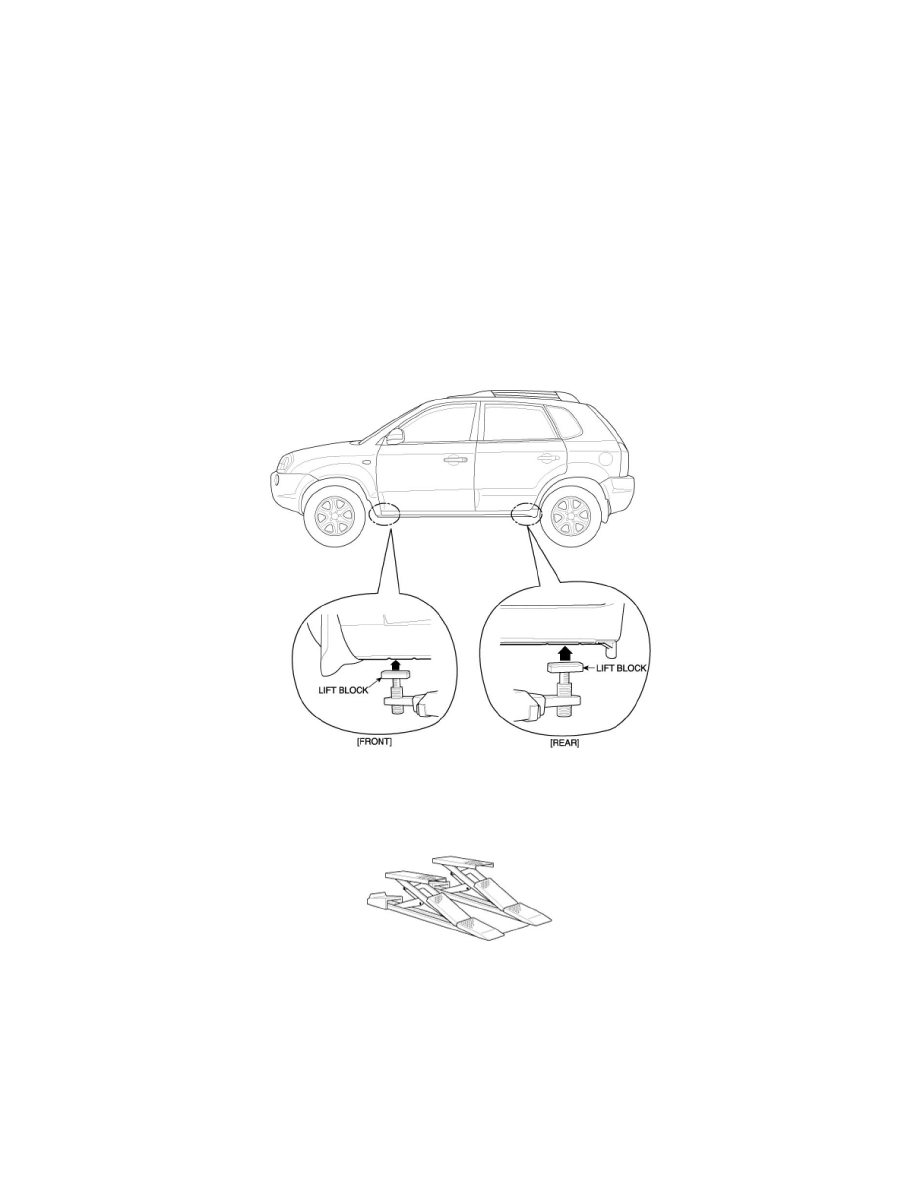

1. Place the lift blocks under the support points as shown in the illustration.
2. Raise the hoist a few inches (centimeters) and rock the vehicle to be sure it is firmly supported.
3. Raise the hoist to full height to inspect the lift points for secure support.

WARNING:

Fuel tank could be damaged or broken when using the lift in the illustration above. So, install the rubber or wooden block on the position
supporting the lift and then lift up the vehicle.
Minimum height of the block is 8cm.
