Page 12
background image

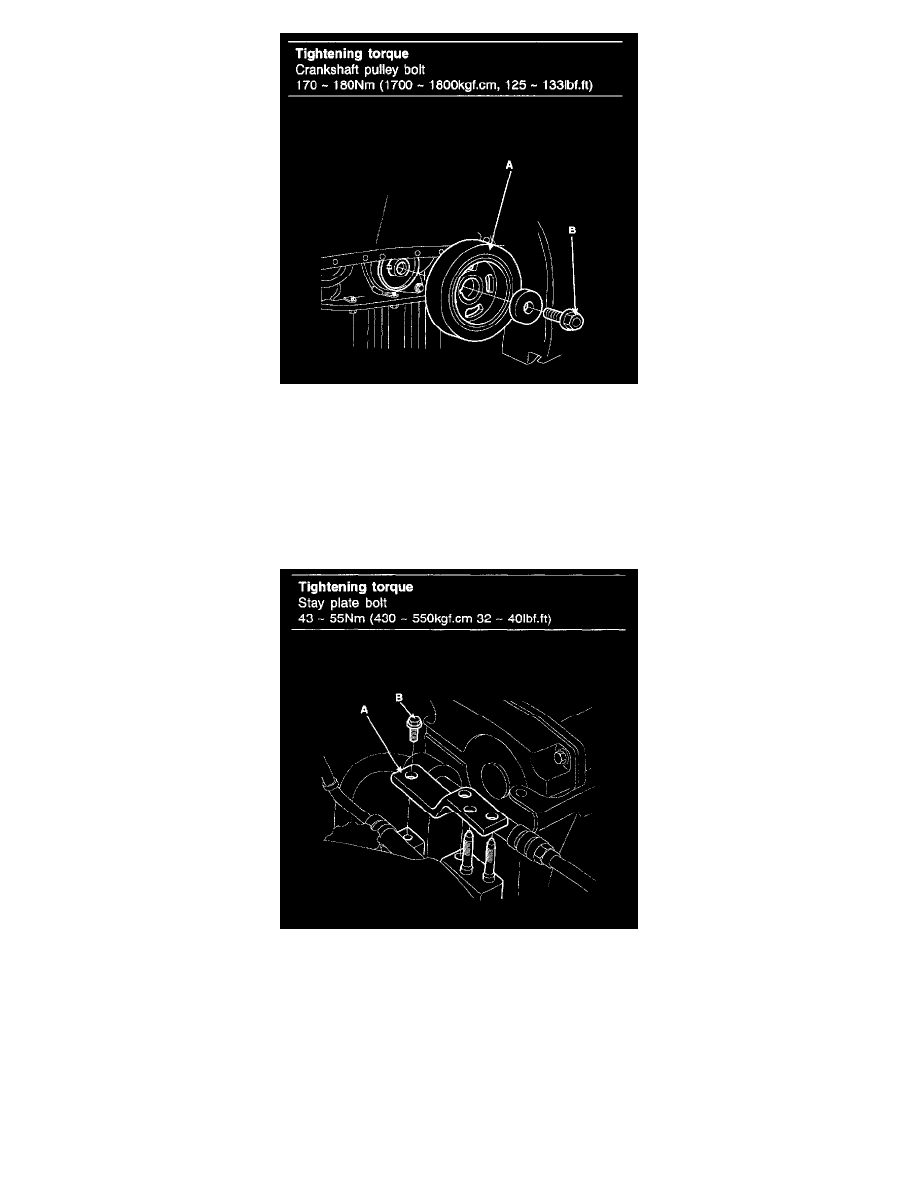

12. Install the flange and crankshaft pulley (A). Make sure that crankshaft sprocket pin fits the small hole in the pulley.

Tightening torque
Crankshaft pulley bolt 170 - 180Nm (1700 - 1800 kgf-cm, 125 - 133 ft. lbs.)

13. Install the timing belt upper cover with 4 bolts.
14. Install the coolant pump pulley with 4 bolts.
15. Install power steering belt.
16. Install air compressor belt.
17. Install alternator belt.
18. Install the engine mount bracket.

1) Install the stay plate (A) with bolt (B).

Tightening torque
Stay plate bolt 43 - 55 Nm (430 - 550 kgf-cm, 32 - 40 ft. lbs.)
