Drive Belt: Service and Repair

Drive Belt: Service and Repair

Drive Belt

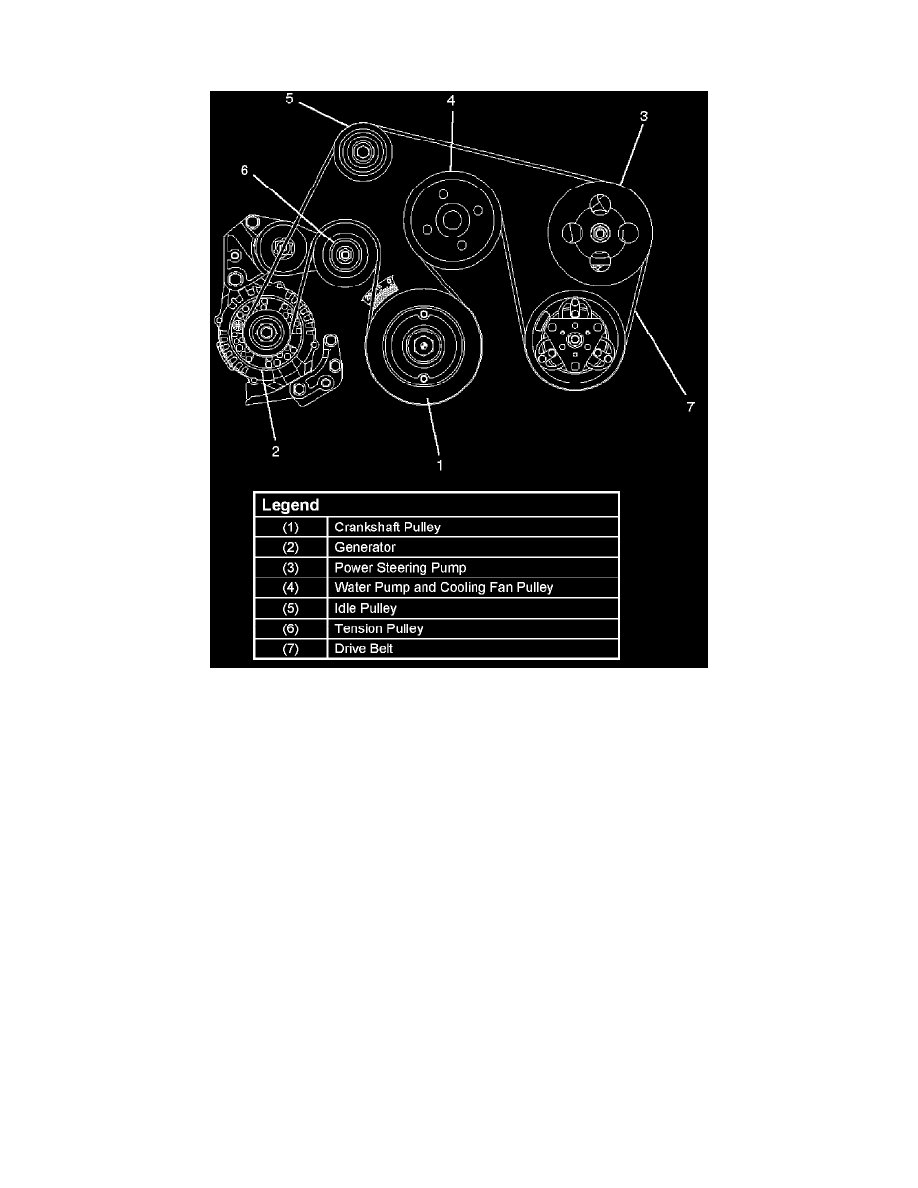

Drive Belt and Associated Parts

The drive belt adjustment is not required as automatic drive belt tensioner is equipped.

Removal

Move the tension pulley drive belt loosen side, remove the drive belt.

Inspection

Check drive belt for wear or damage, and replace with a new one as necessary.

Installation

Install cooling fan assembly and tighten bolts/nuts to the specified torque.
Torque: 22 Nm (16 ft. lbs.) for fan pulley and fan bracket.
Torque: 7.5 Nm (66.4 inch lbs.) for fan and clutch assembly.
