Isuzu Workshop Service and Repair Manuals

Alignment: Service and Repair

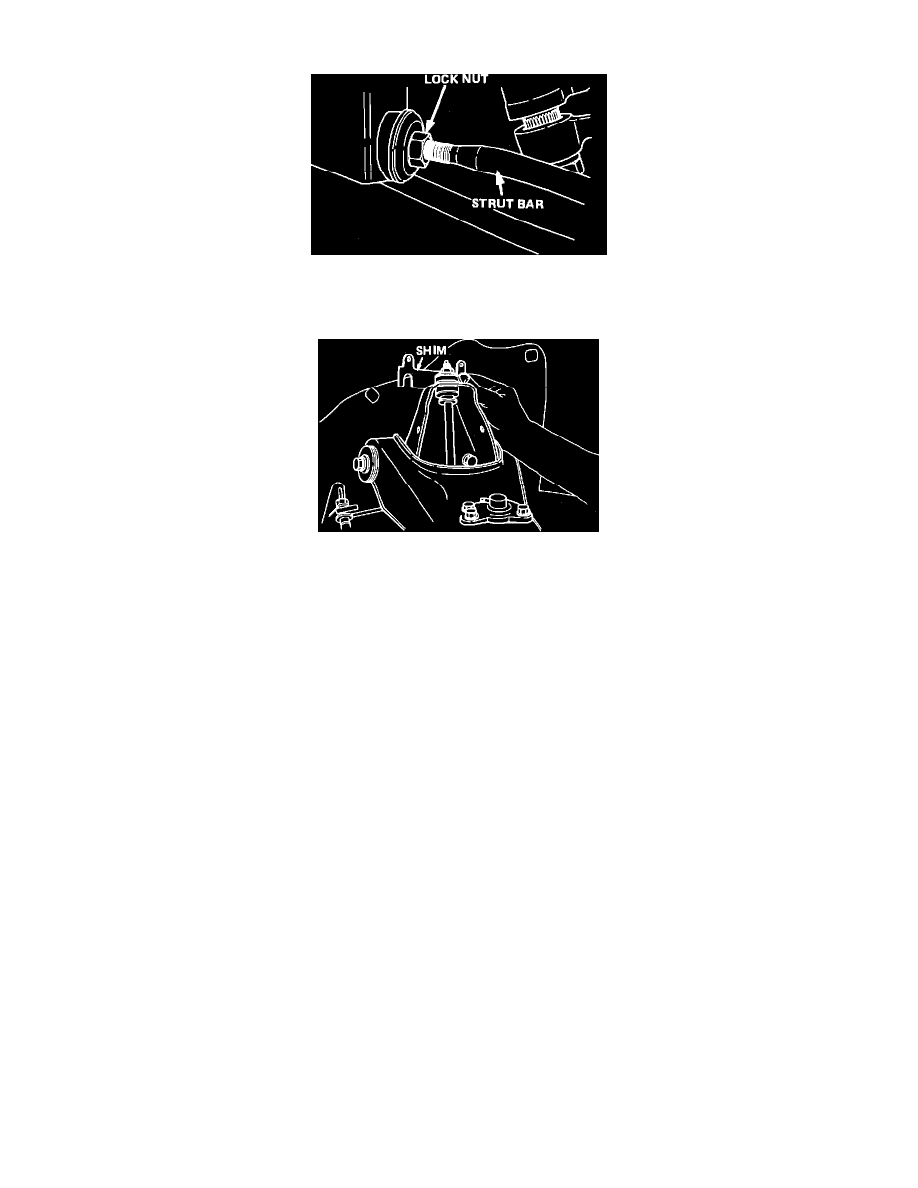

Fig. 1 Caster angle adjustment

Caster angle is adjusted by varying length of the strut by means of the strut bar locknut, Fig. 1.

Fig. 2 Camber angle adjustment

Camber & caster angle is adjusted by varying the thickness of the adjusting shimFig. 2.

IMPULSE

Caster, camber and kingpin inclination are preset and cannot be adjusted.
