Alignment: Specifications (page 6 of 6)

Make

Isuzu

Model

Rodeo 2WD

Engine

V6-3.2L

Year

2003

Section

Alignment

MaintenanceSpecifications · page 6 of 6

Tighten the fulcrum pin bolt to the specified torque.
Torque: 152 Nm (112 ft. lbs.)

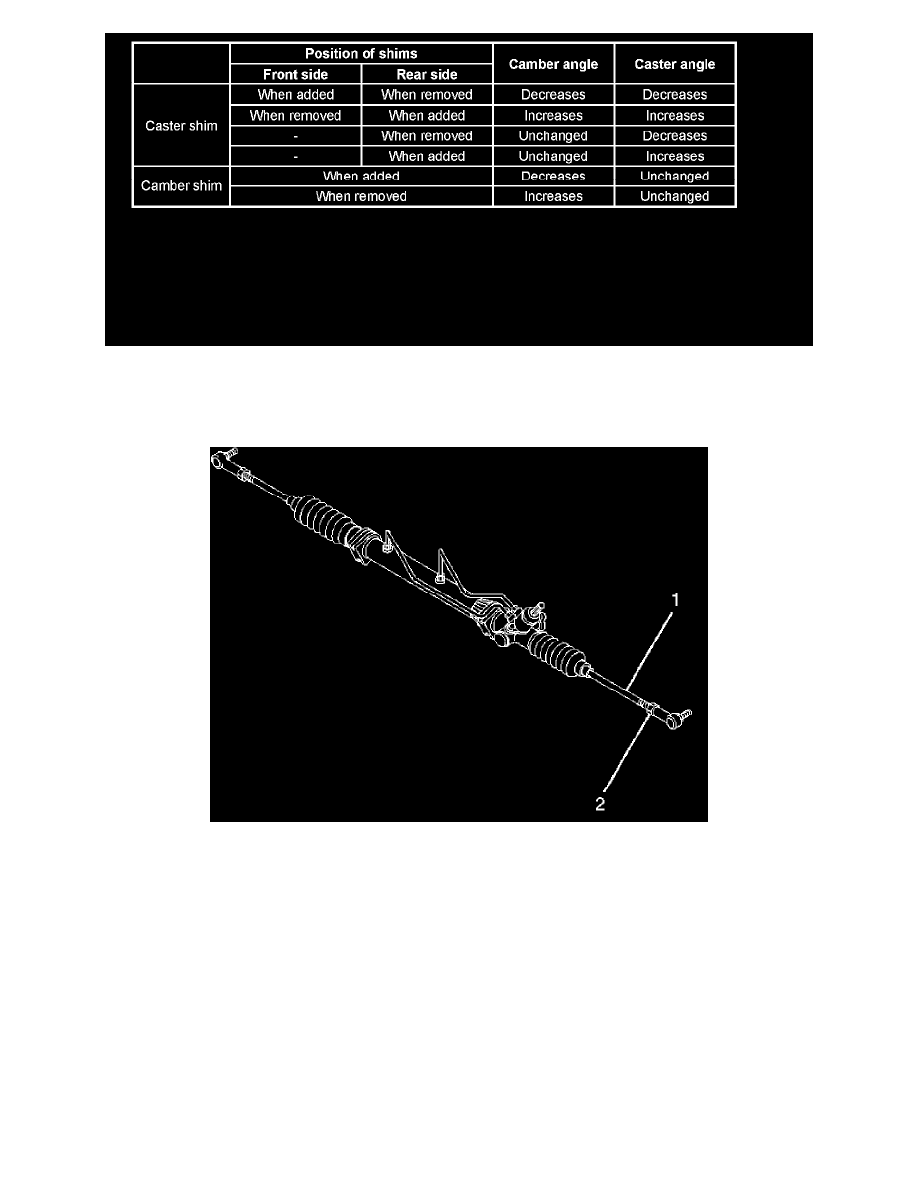

Toe-in Adjustment

1. To adjust the toe-in angle, loosen the lock nuts (2) on the tie rod (1) and turn the tie rod. Turn both rods the same amount, to keep the steering

wheel centered.
Toe-in: 0 ± 2 mm (0 ± 0.08 inch)

2. Tighten the lock nut to the specified torque.

Torque: 98 Nm (72 ft. lbs.)

Pinch or Ctrl + scroll to zoom. Double-tap to reset.

03 Maintenance
