Vehicle Lifting: Service and Repair

CAUTION:
If a lifting device other than the original jack is used, it is most important that the device be applied only to the correct lifting points. Raising
the vehicle from any other point may result in serious damage.

When jacking or lifting a vehicle at the frame side rail or other prescribed lift points, be certain that lift pads do not contact the catalytic
converter, brake pipes or cables, or fuel lines. Such contact may result in damage or unsatisfactory vehicle performance.

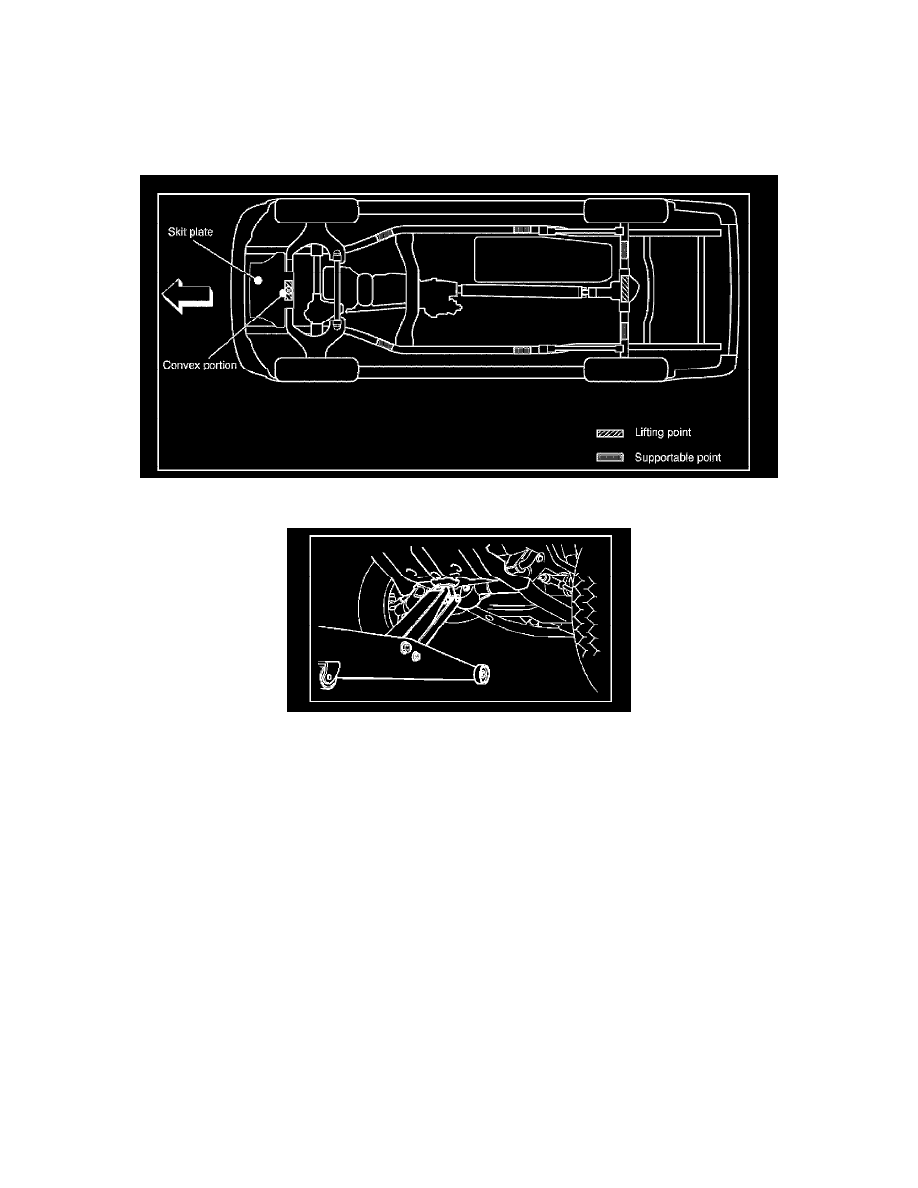

Lifting Points and Supportable Point Locations

Lifting Point; Front

-

When using a floor jack, lift on the Convex portion of the skid plate.

Warning:  To ensure safety during the service procedure, do not set chassis stands to the front wheel stopper.
