26. Remove the in vehicle cross beam and the evaporator core housing.


Installation

1. NOTE:  Remove the PU bonding from the in vehicle cross beam.

NOTE:  Clean the in vehicle cross beam locator and the vehicle body locating pegs with a solvent wipe, part number WSKM14J251-A1.

NOTE:  Apply the PU bonding, part number WSKM2G379-A1 to the in vehicle cross beam locating pegs.

To install, reverse the removal procedure.

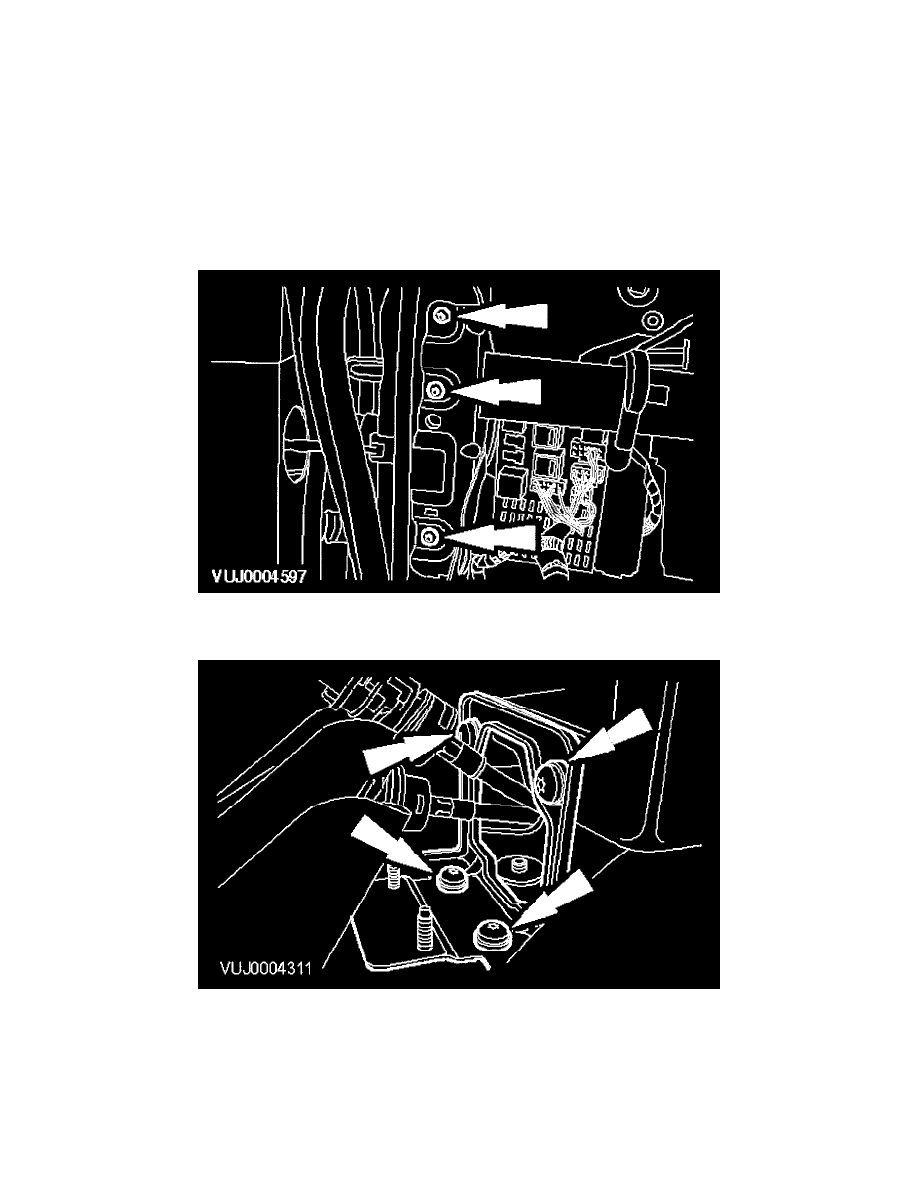

2. Tighten to 25 Nm.

-

Left-hand side shown, right-hand side similar.

3. Tighten to 25 Nm.
