Alignment: Specifications (page 3 of 3)

Caster: 3°1 5' ± 1 °

NOTE:
^

The front suspension assembly must be free of worn, loose or damaged parts prior to measuring front wheel alignment.

^

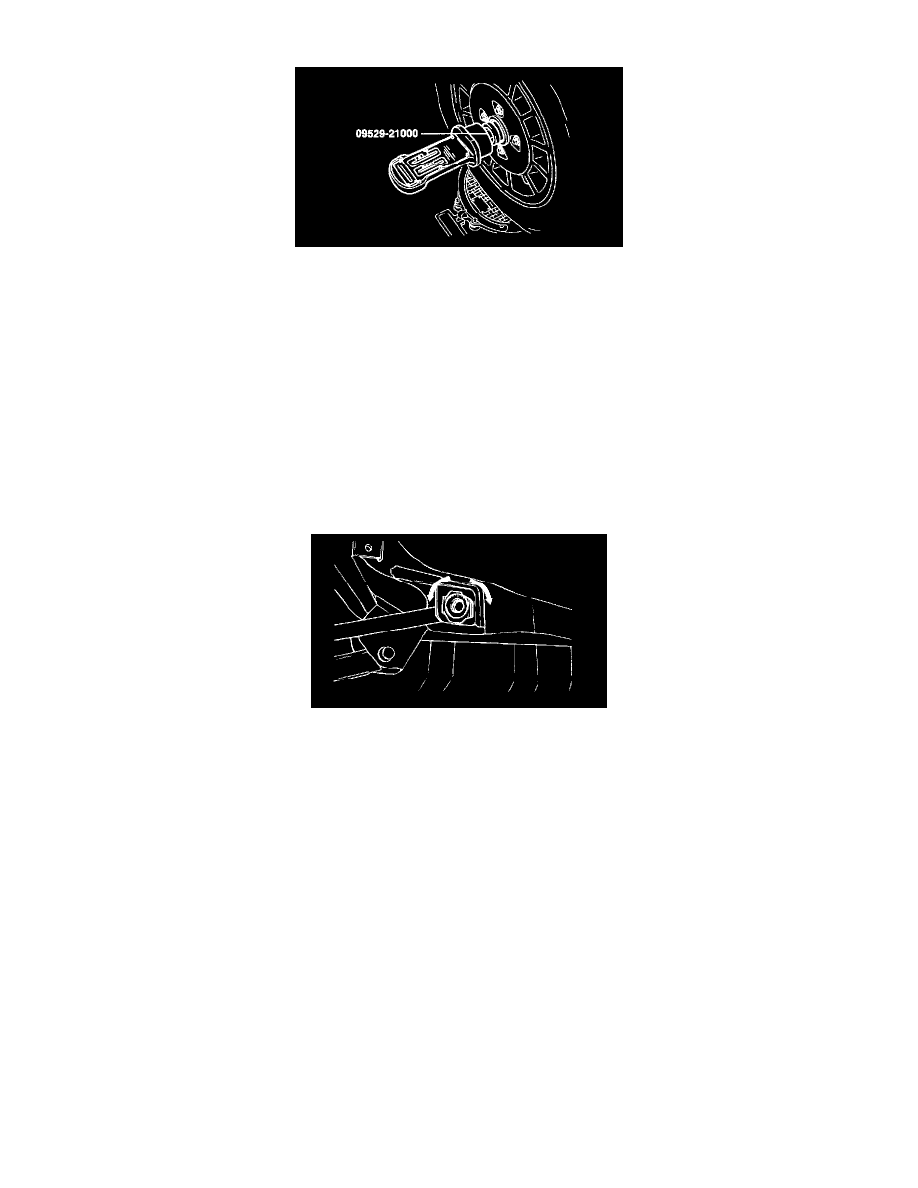

Measure wheel alignment by using the special tool (09529-21000).

^

Camber and caster are pre-set at the factory and cannot be adjusted.

^

If camber and caster are not within specifications, replace bent or damaged parts.

REAR

TOE-IN
Standard value: 2 ± 2mm (0.08 ± 0.08 inch)

NOTE:
^

The assist arm mounting cam bolt (crossmember side) should be turned an equal amount on both sides when adjusting.

Inside direction of the vehicle: toe-in
Outside direction of the vehicle: toe-out

^

The assist arm mounting cam bolt should be adjusted to a maximum of 900 left or right from the center position.

^

The scale has gradations of approximately 2.4 mm (14')

CAMBER
Standard value: -30' ± 30'

NOTE:
^

The rear suspension assembly must be free of worn, loose or damaged parts prior to measuring rear wheel alignment.

^

Camber is pre-set at the factory and cannot be adjusted.

^

If camber is not within the specifications, replace bent or damaged parts.
