Timing Belt: Technical Service Bulletins (page 6 of 8)

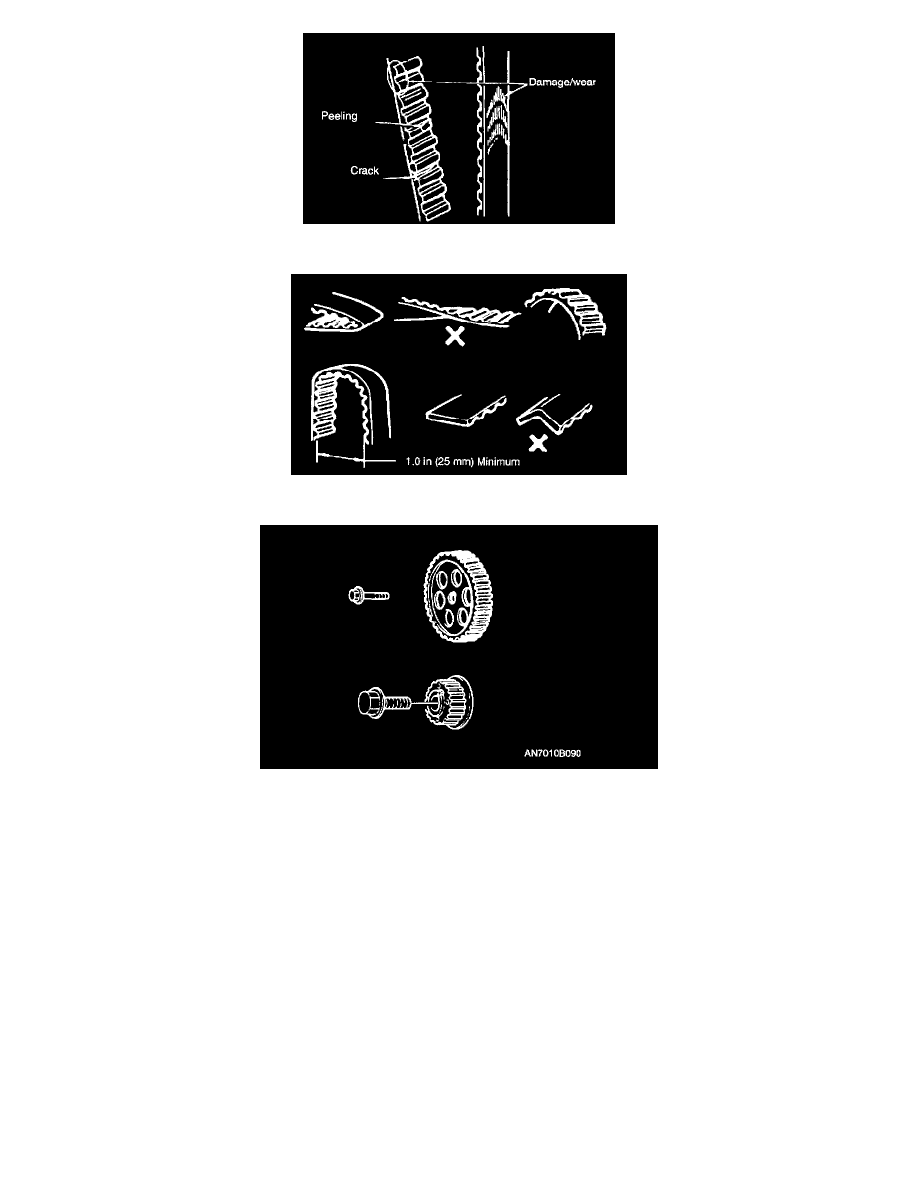

3. Bend timing belt into a "U" shape as shown in figure. Distance "A" must be at least 1.0 in (25 mm).

4. Inspect both idler pulley and tensioner pulley for uneven wear a rid smooth bearing operation.

5. Inspect camshaft pulleys and timing belt pulley for broken teeth or damage.

Notice:  Replace any component that shows damage, excessive wear, or that appears prone to a possible failure.

Installation

1. Install tensioner pulley.

Notice:  Replace tensioner spring whenever timing belt is replaced.
