Alignment: Specifications (page 4 of 4)

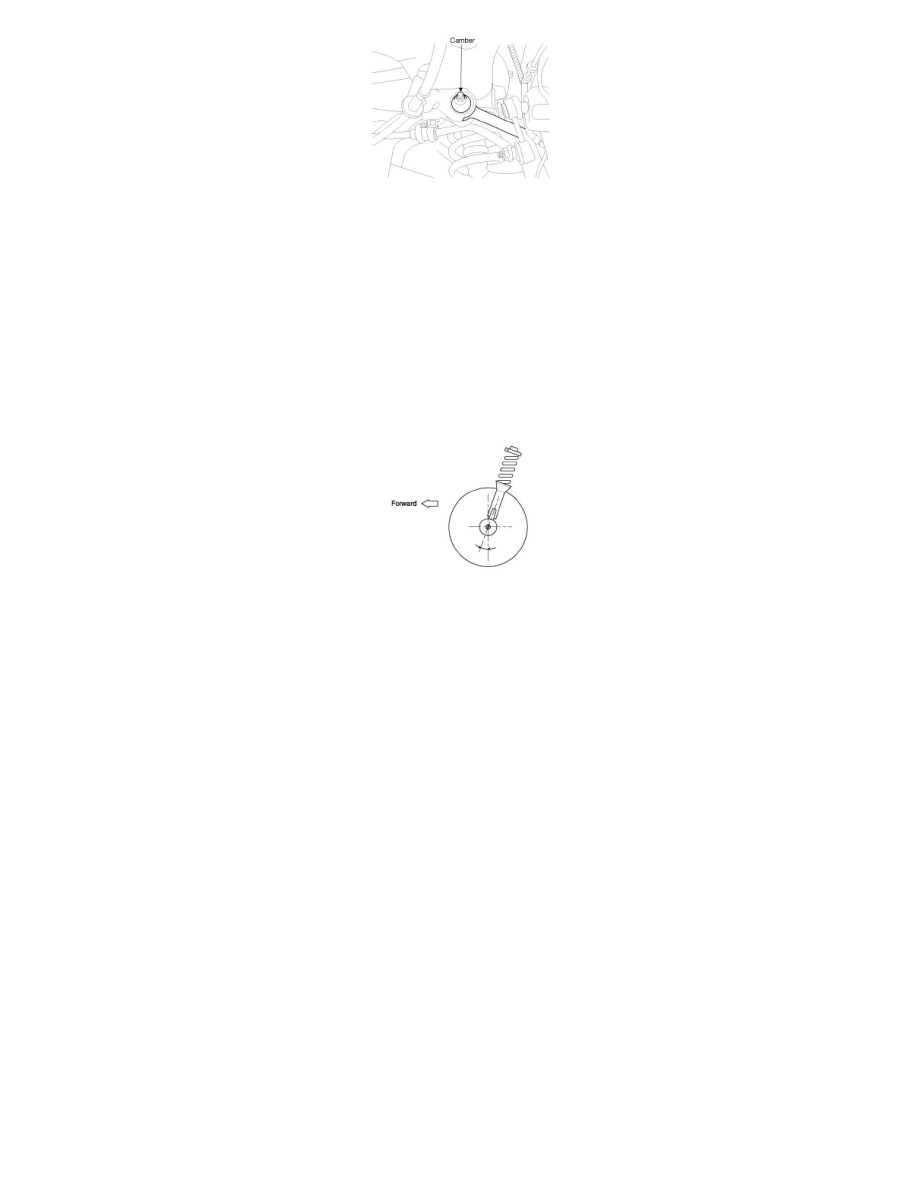

Adjust the camber by turning the cambolt of the rear upper arm.

Left cambolt : Clockwise -> camber(-)
Right cambolt : Clockwise ->camber(+)
The variation of camber by a rotation of the cambolt :
About 0°8'35''

CASTER

Caster is the tilting of the strut axis either forward or backward from vertical. A backward tilt is positive (+) and a forward tilt is negative (-).
Caster is pre-set at the factory and doesn't need to be adjusted. If the caster is not within the standard value, replace the bent or damaged parts.

Caster : 4°05' ± 30' (to ground), 4°40' (to body)

NOTE:

-

The worn loose or damaged parts of the front suspension assembly must be replaced prior to measuring front wheel alignment.

-

Caster are pre-set to the specified value at the factory and don't need to be adjusted.

-

If the caster are not within specifications, replace bent or damaged parts.

-

The difference of left and right wheels about the the caster must be within the range of 0° ± 30'.
