CAUTION:  Be careful not to damage the cylinder head and valve lifter with the wrench.

INSTALLATION

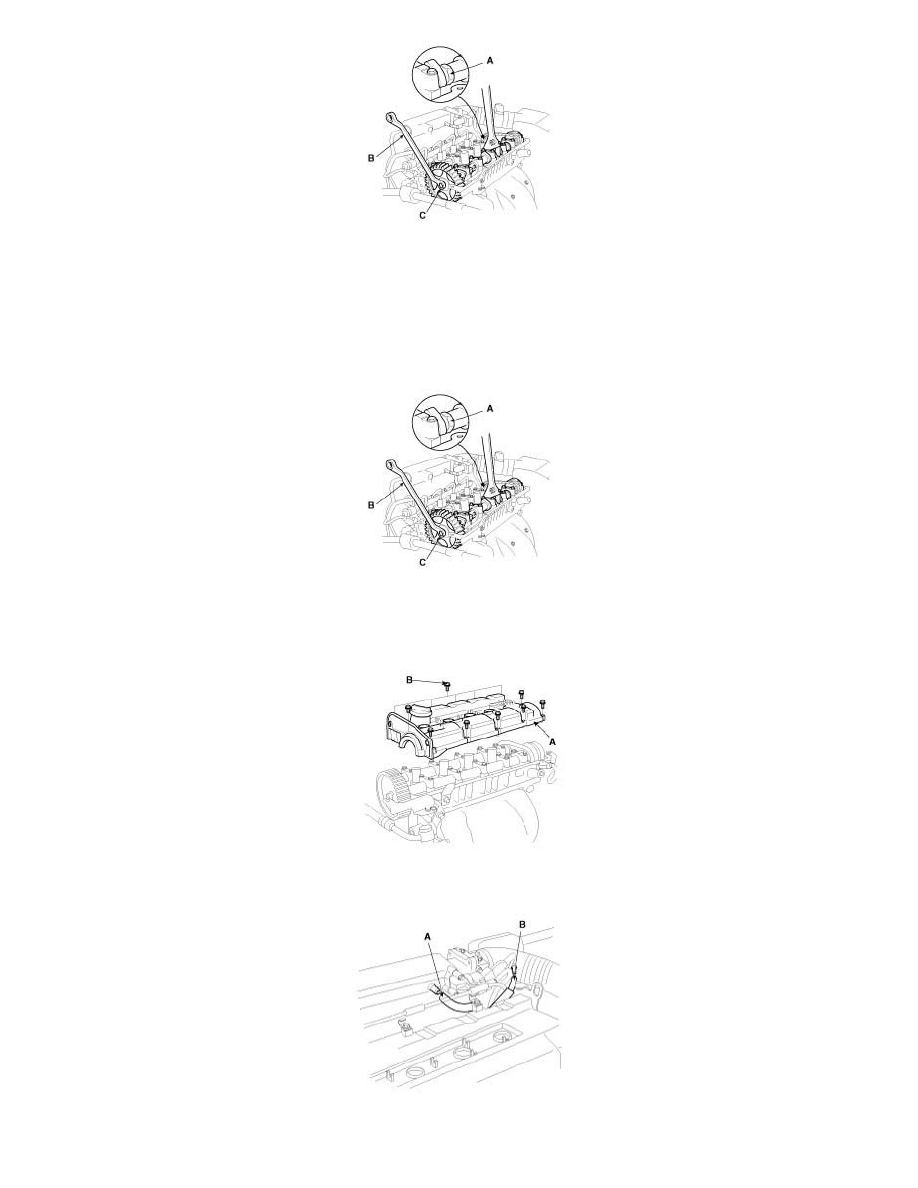

1. Install the camshaft sprocket and tighten the bolt to the specified torque.

1) Temporarily install the camshaft sprocket bolt (C).
2) Hold the portion (A) of the camshaft with a hexagonal wrench, and tighten the bolt (C) with a wrench (B) .

Tightening torque: 98.1 - 117.7 Nm (10 - 12 kg-m, 72.3 - 86.8  ft. lbs.)

2. Install the cylinder head cover.

1) Install the cylinder head cover (A) and bolts (B).

Tightening torque: 7.8 - 9.8 Nm (0.8 - 1.0 kg-m, 5.8 - 7.2  ft. lbs.)

2) Install the PCV (Positive Crankcase Ventilation) hose (A) and breather hose (B) to the cylinder head cover.

3) Install the accelerator cable (A) to the cylinder head cover.
