Gasket - cylinder head - RH (page 3 of 3)

ENGINE - V8

12-2-18 REPAIRS

13. Remove cylinder head gasket.

Refit

1. Clean mating faces of cylinder block and  head

using suitable gasket removal spray and  a
plastic scraper, ensure that bolt holes in  block
are clean and dry. Clean mating faces of
cylinder head and exhaust manifold.

CAUTION: Do not use a metal scraper or
machined surfaces may be damaged.

2. Check head and block faces for warping and

pitting. If out of specification, renew head.

3. Models with SAI: Using a 5/8 in x 20 TPI

(threads per inch) UNF tap having a class 2A
thread, remove deposits from secondary air
injection adapter tappings in cylinder head.

CAUTION: Ensure that tap used has 20 TPI.

4. Fit cylinder head gasket with the word   'TOP'

uppermost.

CAUTION: Gasket must be fitted dry.

5. Carefully fit cylinder head and locate  on

dowels.

6. Lightly lubricate new cylinder head  bolt threads

with clean engine oil.

7. Noting that bolts 1, 3 and 5 are longer than the

remainder, fit bolts and tighten in the  sequence
shown to 20 Nm (15 lbf.ft) then  90

°

, and finally

a further 90

°

.

CAUTION: Do not tighten bolts 180

°

 in one

operation.

8. Models with SAI: Fit new air injection adapters

and using a 9 mm hexagonal drive bit, tighten
to 33 Nm (24 lbf.ft).

CAUTION: Do not use an air tool to tighten
adapters.

9. Clean push rods.

10. Lubricate ends of push rods with clean  engine

oil.

11. Fit push rods in their removed order.
12. Clean bases of rocker pillars and mating  faces

on cylinder head.

13. Clean contact surfaces on rockers, valves  and

push rods.

14. Lubricate contact surfaces and rocker  shaft

with clean engine oil.

15. Fit rocker shaft assembly and engage  push

rods.

16. Fit rocker shaft bolts and progressively  tighten

to 40 Nm (30 lbf.ft).

17. Position alternator mounting  bracket, fit bolts

and tighten to 40 Nm (30 lbf.ft).

18. Position auxiliary drive belt tensioner, fit bolt

and tighten to 45 Nm (33 lbf.ft).

19. Connect ht leads to spark plugs in their fitted

order.

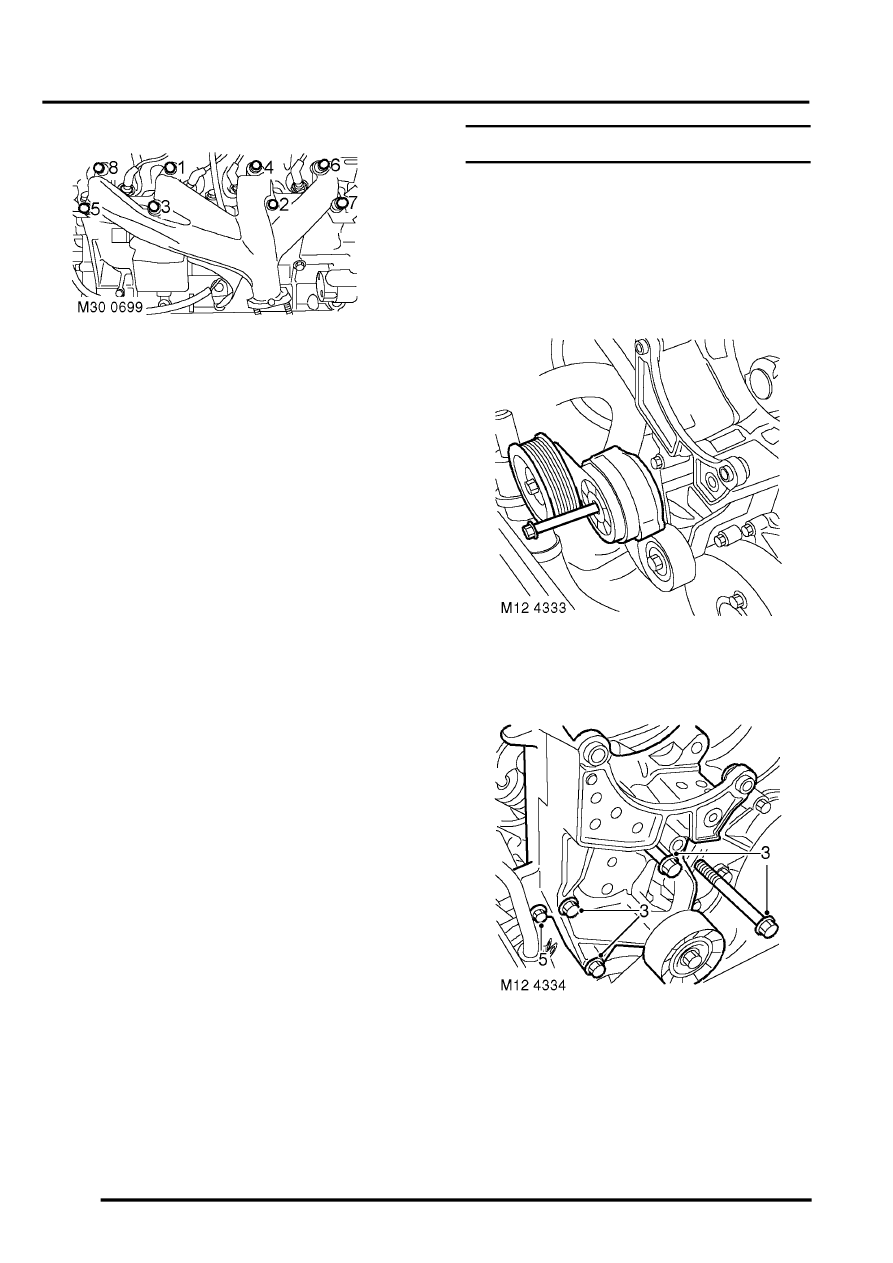

20.  Using new gaskets, fit exhaust manifold to

cylinder head. Fit bolts and using sequence
shown, tighten initially to 15 Nm (11 lbf.ft), then
finally tighten to 36 Nm (28 lbf.ft).

21. RH drive models: Fit brake servo heat shield.



 +

 MANIFOLDS AND EXHAUST

SYSTEMS - V8, REPAIRS, Heat shield -
brake servo - Without Secondary Air
Injection.

22. Position engine earth lead, fit bolt and tighten to

22 Nm (16 lbf.ft).

23. Fit inlet manifold gasket.



 +

 MANIFOLDS AND EXHAUST

SYSTEMS - V8, REPAIRS, Gasket - inlet
manifold - lower.
