SEATS

REPAIRS 76-5-21

Refit

1. Fit cover to cushion.
2. Fit and clamp hog rings securing cover  to

cushion.

3. Fit outer edges of cover over cushion.
4. Fit cushion and cover assembly to seat  frame.
5. Models with seat heaters: Connect seat

heater multiplug.

6. Secure rear edge of cushion cover with  clip.
7. Fit end clips over rear edge of cushion  cover.
8. Secure lower edge of squab cover to  seat

frame.

9. Secure edges of cushion cover with  clips.

10. Secure front edge of cushion cover with  clip.
11. Position seat correct way up on work  bench.
12. Secure inner edge trim casing to seat  frame.
13. Fit outer edge trim casing to seat frame  and

secure with screws.

14. Fit front seat.

 +

 SEATS, REPAIRS, Seat - front.

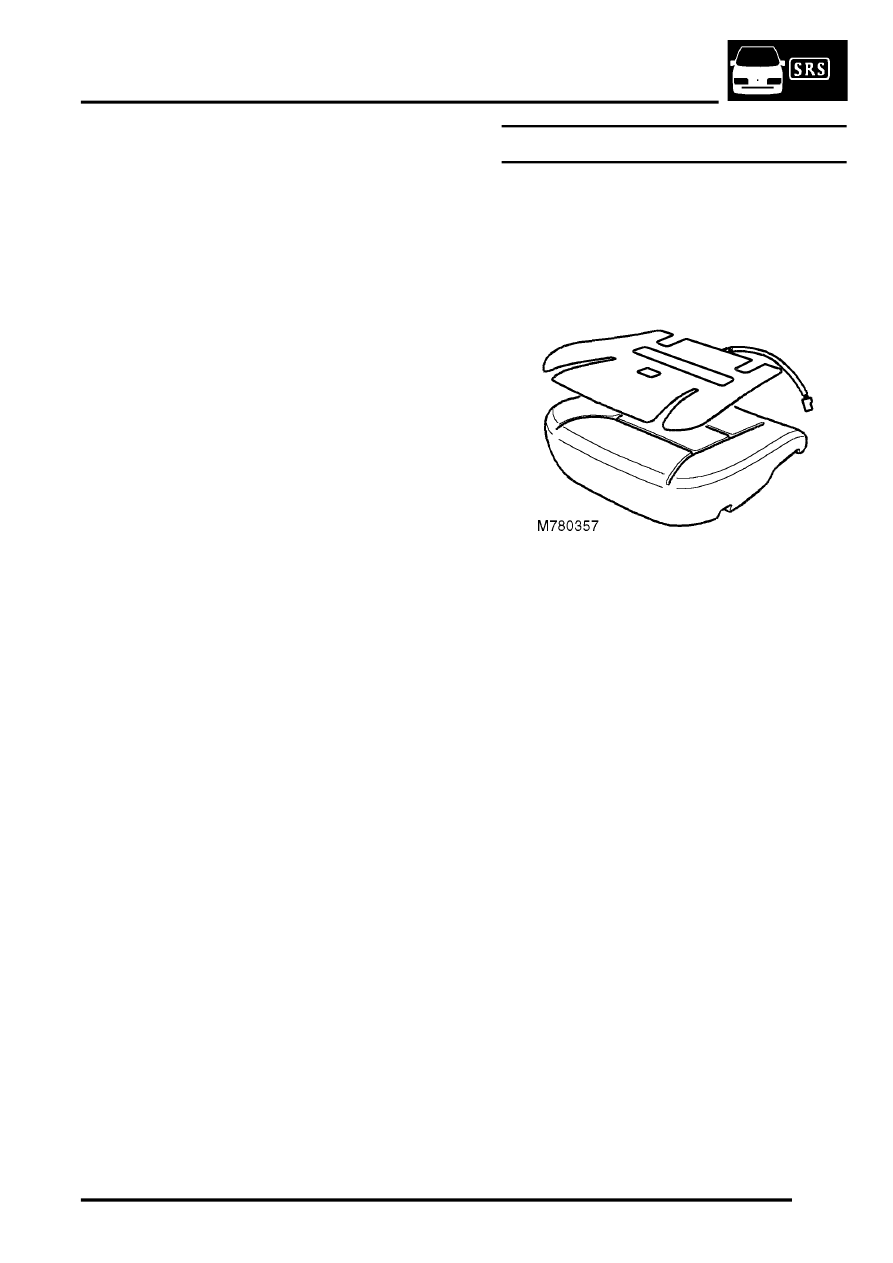

Heating element - cushion - front seat

$% 78.30.24

Remove

1. Remove front seat cushion cover.

 +

 SEATS, REPAIRS, Cover - cushion

- front seat.

2. Carefully release heating element from

cushion pad, ensuring adhesive does not  tear
cushion pad.

Refit

1. Ensure cushion pad is free of adhesive.
2. Remove adhesive cover from new heating

element, position element and secure to
cushion pad.

3. Fit front seat cushion cover.

 +

 SEATS, REPAIRS, Cover - cushion

- front seat.
