BRAKES

5

REPAIR

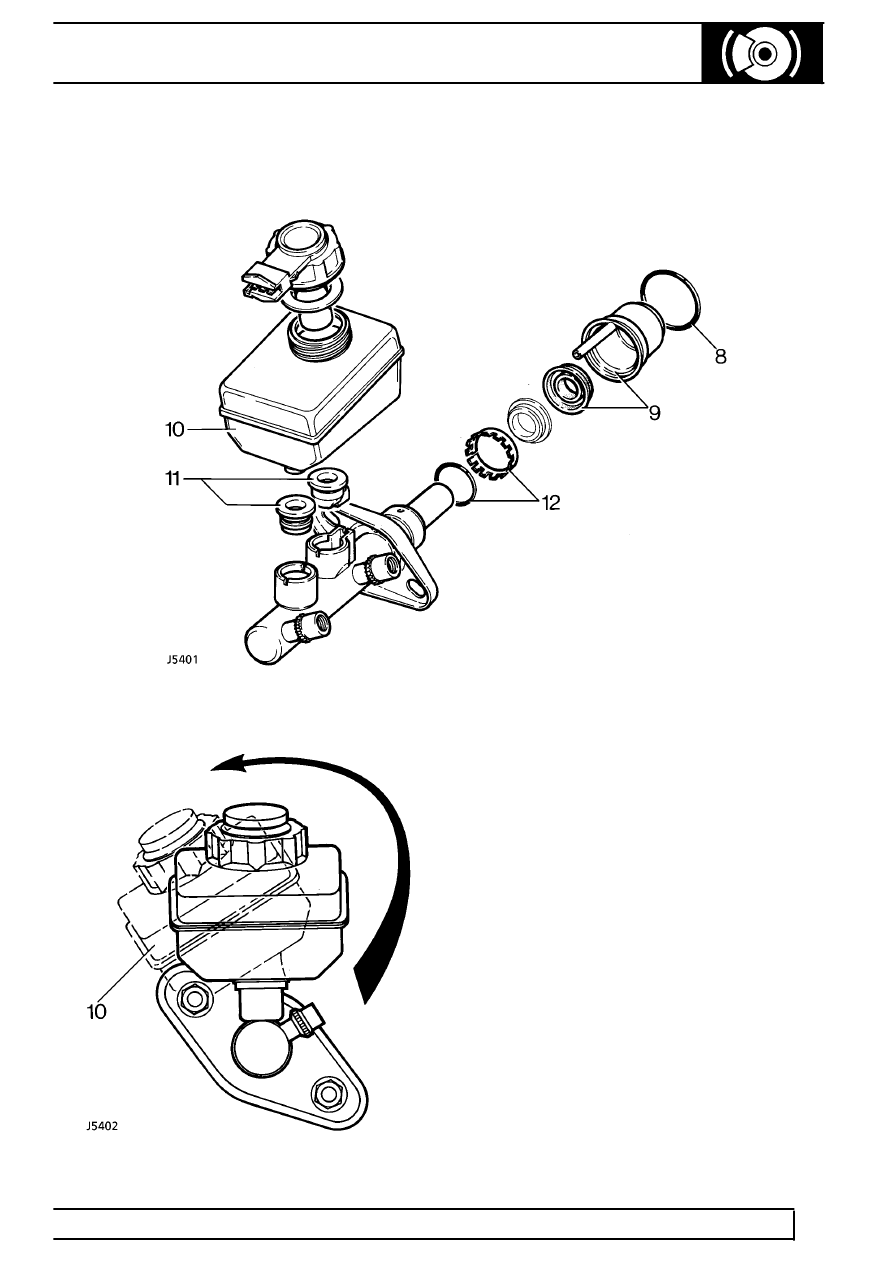

10. Ease reservoir out of master cylinder taking care

to ensure that two outlet ports on bottom of
reservoir do not become damaged during this
process.

11. Withdraw two reservoir seals from master

cylinder inlet ports. Note for reassembly these
seals are different. Discard seals.

12. Remove retaining ring and ’O’ ring seal from

machined outer surface of master cylinder.
Discard both seal and retaining ring.

13. Remove guide ring, which supports primary

plunger assembly, from mouth of master
cylinder. Place to one side for reassembly, note
this component is not part of service kit.

14. Pull primary plunger assembly out of master

cylinder.
