DOORS

76-1-14 REPAIRS

Trim casing - front door - 3 door

$% 76.34.01

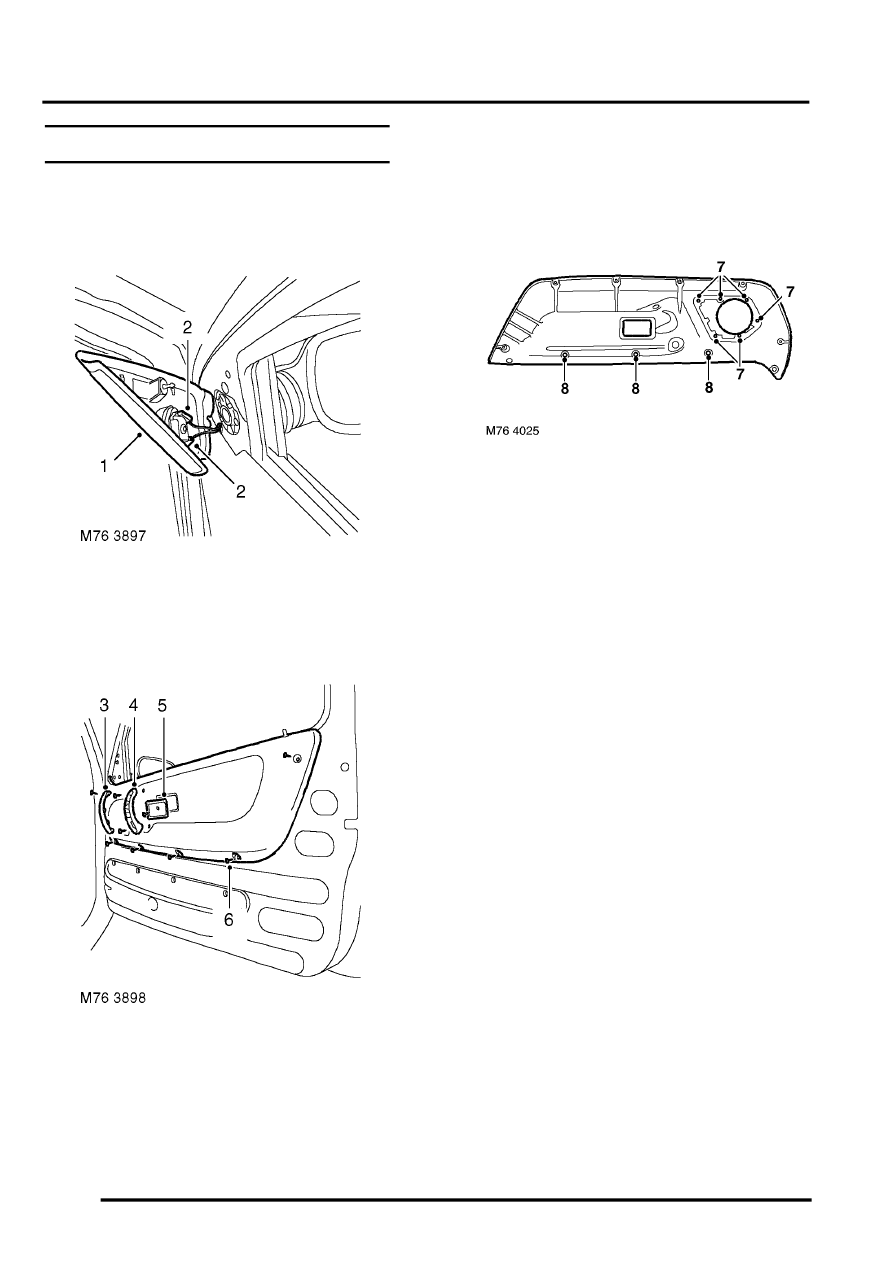

Remove

1. Release cheater panel from front door.
2. Disconnect Lucars and remove cheater panel.

3. Remove door pull centre trim.
4. Remove 2 screws securing door pull and

remove door pull.

5. Remove screw securing door handle

escutcheon to door and remove escutcheon.

6. Remove 6 Torx screws securing door casing,

release casing from 3 studs and sill button and
remove casing.

7. Remove 6 speed nuts securing speaker grill

and remove speaker grill.

NOTE: Do not carry out further dismantling if
component is removed for access only.

8. Remove 3 casing studs.
9. Remove sill button guide.

Refit

1. Position speaker grill and secure with speed

nuts.

2. Fit sill button guide.
3. Fit casing studs.
4. Position casing to door, locate sill button and

secure in studs.

5. Fit and tighten Torx screws.
6. Fit escutcheon to door handle and secure with

screw.

7. Fit door pull and secure with screws.
8. Fit door pull centre trim.
9. Connect Lucars to cheater panel and fit cheater

panel.
