Carpet - luggage compartment

INTERIOR TRIM COMPONENTS

76-3-24 REPAIRS

Carpet - luggage compartment

$% 76.49.04

Remove

1. Remove both rear quarter lower trim casings.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 3 door.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

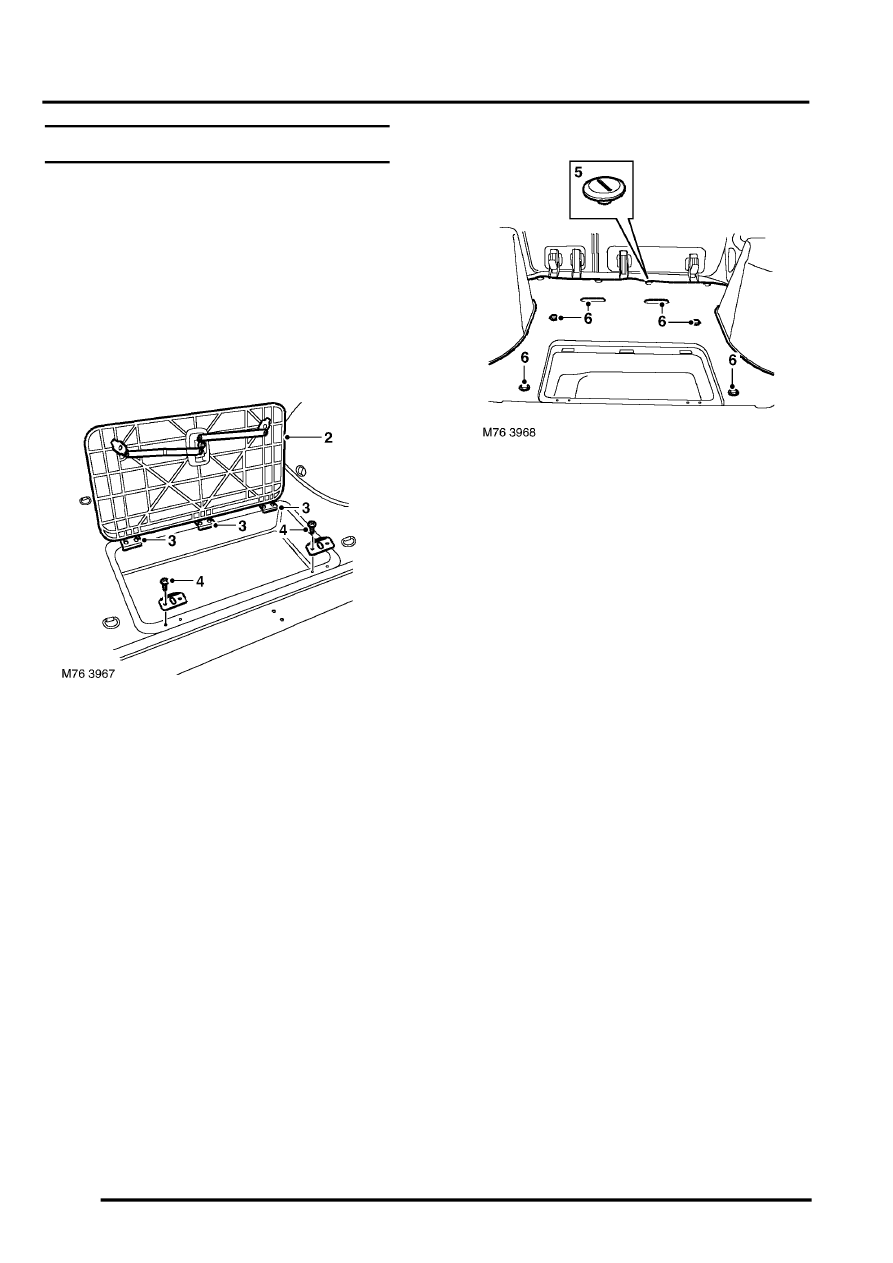

2. Open lid on security box.
3. Disconnect multiplug from sub-woofer if fitted.
4. Remove 6 screws securing lid to body and

remove lid.

5. Remove 4 screws securing lid latch strikers to

body and remove strikers.

6. Remove 4 buckles from rear carpet.
7. Release carpet from rear seat strikers and

lashing eyes and remove carpet.

Refit

1. Fit rear carpet in loadspace and secure with

buckles.

2. Fit lid latch strikers and secure with screws.
3. Fit security box lid and secure with screws.
4. Connect multiplug to sub-woofer if fitted.
5. Close security box lid.
6. Fit rear quarter lower trim casings.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 3 door.
