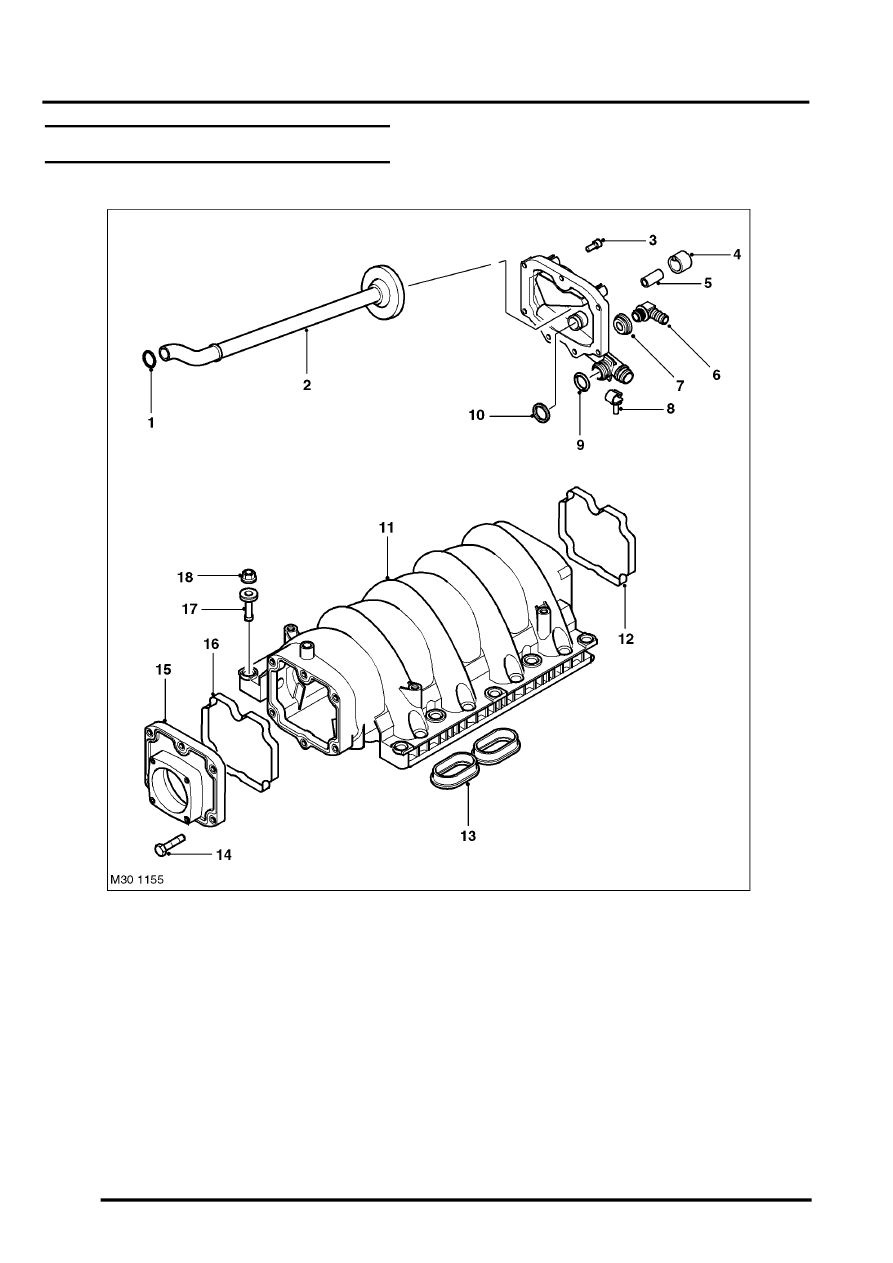

MANIFOLDS AND EXHAUST SYSTEM – V8

DESCRIPTION AND OPERATION

30-2-3

1 Gasket
2 Vent Pipe
3 Cover bolt
4 Supporting ring
5 Cap
6 Connector
7 Plug
8 Clip
9 O-ring Seal

10 Gasket
11 Manifold intake assembly
12 Gasket
13 Gasket
14 Bolt
15 Front Cover
16 Gasket
17 Compression limiter
18 Intake manifold nuts
