SEATS

REPAIRS 76-5-37

Cover - squab - rear seat - RH

$% 78.90.13

Remove

1. Remove seat base finisher.

 +

 SEATS, REPAIRS, Finisher - seat

base rear.

2. Remove seat fold mechanism.

 +

 SEATS, REPAIRS, Hinge - rear seat

- side.

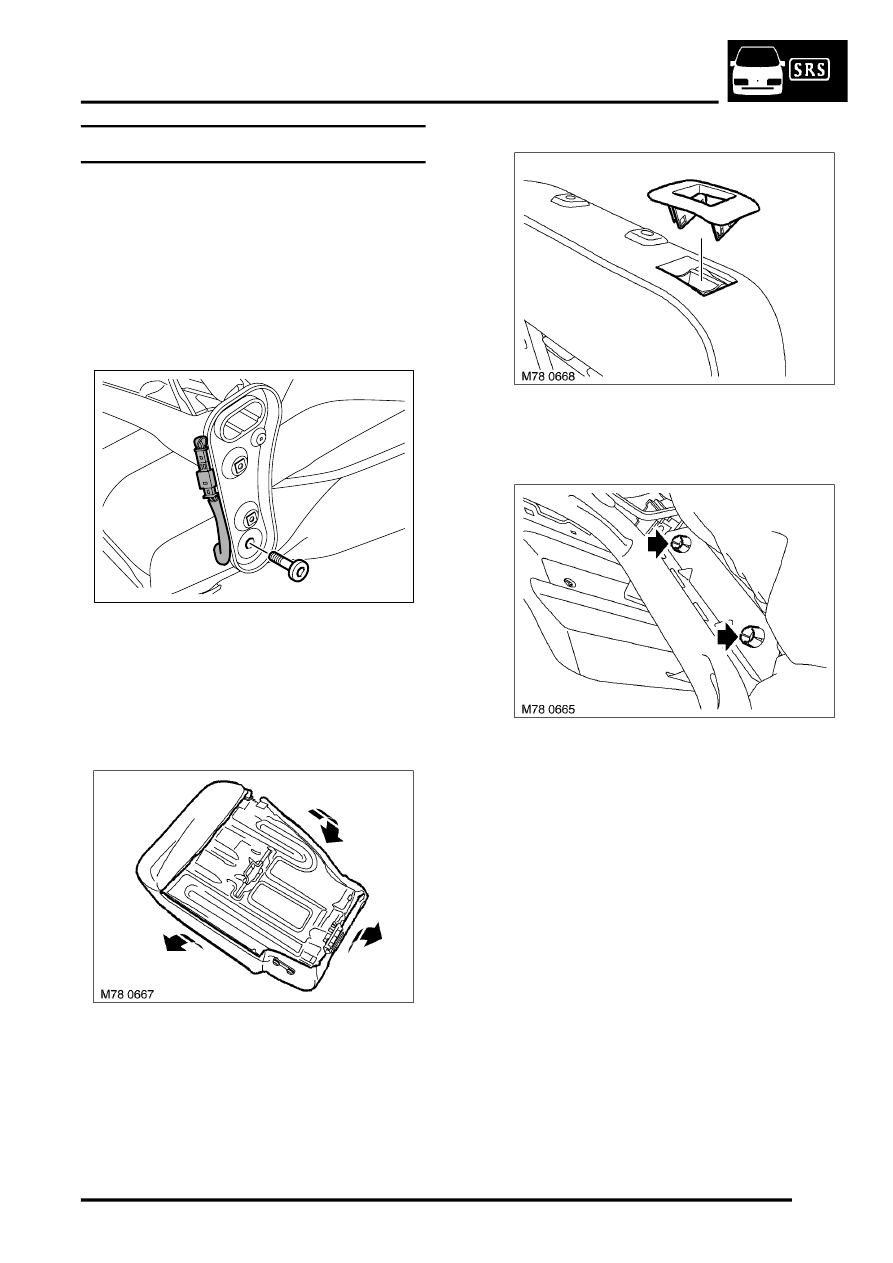

3. Remove Torx bolt securing squab frame to seat

frame, separate frames.

4. Disconnect multiplug to heated squab.
5. Remove rear squab finisher.

 +

 SEATS, REPAIRS, Finisher - rear

seat squab.

6. Release beading securing squab cover to sides

and bottom of frame.

7. Carefully release 4 clips securing seat release

button escutcheon, remove escutcheon.

8. Raise squab cover and cushion to gain access

to headrest guides.

9. Release 3 clips securing headrest guides to

frame, remove guides.

10. Remove cover and cushion assembly from

frame.

M78 0646
