TRANSFER BOX

DESCRIPTION AND OPERATION

5

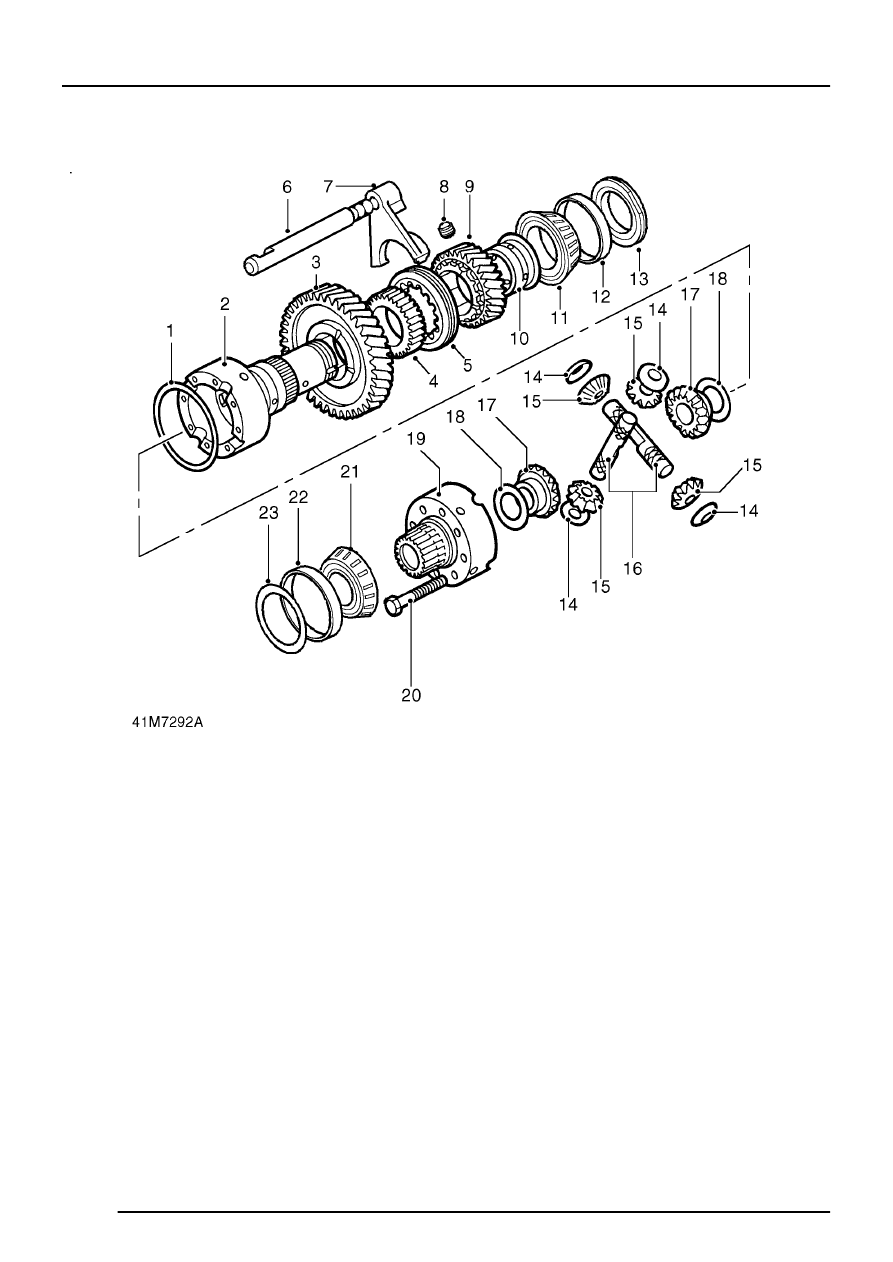

DIFFERENTIAL COMPONENTS

1. Retaining ring
2. Differential carrier - rear half
3. Low range gear
4. High/low hub
5. High/low selector sleeve
6. High/low selector shaft
7. High/low selector fork
8. Setscrew - high/low selector fork
9. High range gear

10. High range gear bush
11. Differential rear bearing
12. Bearing outer track

13. Bearing retaining nut
14. Dished thrust washers
15. Planet gears
16. Cross shafts
17. Sun gears
18. Selective thrust washers
19. Differential carrier - front half
20. Bolt - differential carriers
21. Differential front bearing
22. Bearing outer track
23. Selective shim
