Land Rover Range Rover P38 Electrical Troubleshooting Manual (1999 on)43 · Fuse details
43 · General

Fuse details – circuit diagram

Make
Land Rover
Model
Range Rover P38 Electrical Troubleshooting Manual
Year
1999 on
Section
Circuit diagram › Fuse details – circuit diagram
Fuse detailsFuse details – circuit diagram

FUSE DETAILS – CIRCUIT DIAGRAM

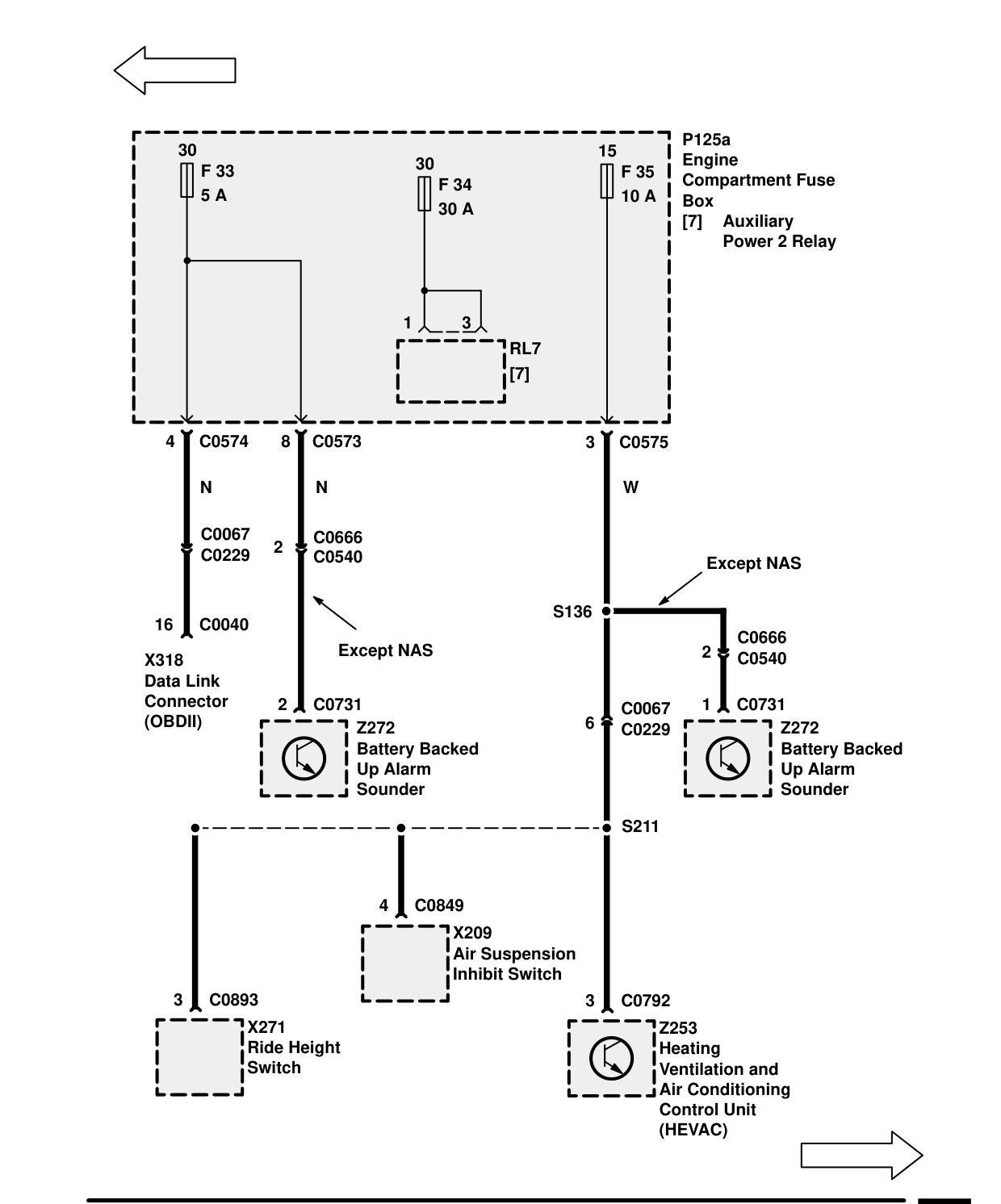

Fuse Details – Circuit Diagram

Components on this page

  • X209 Air Suspension Inhibit Switch
  • X271 Ride Height Switch
  • X318 Data Link Connector (OBDII)
  • Z253 Heating Ventilation and Air Conditioning Control Unit (HEVAC)
