ELECTRICAL

NEW RANGE ROVER

44

REPAIR

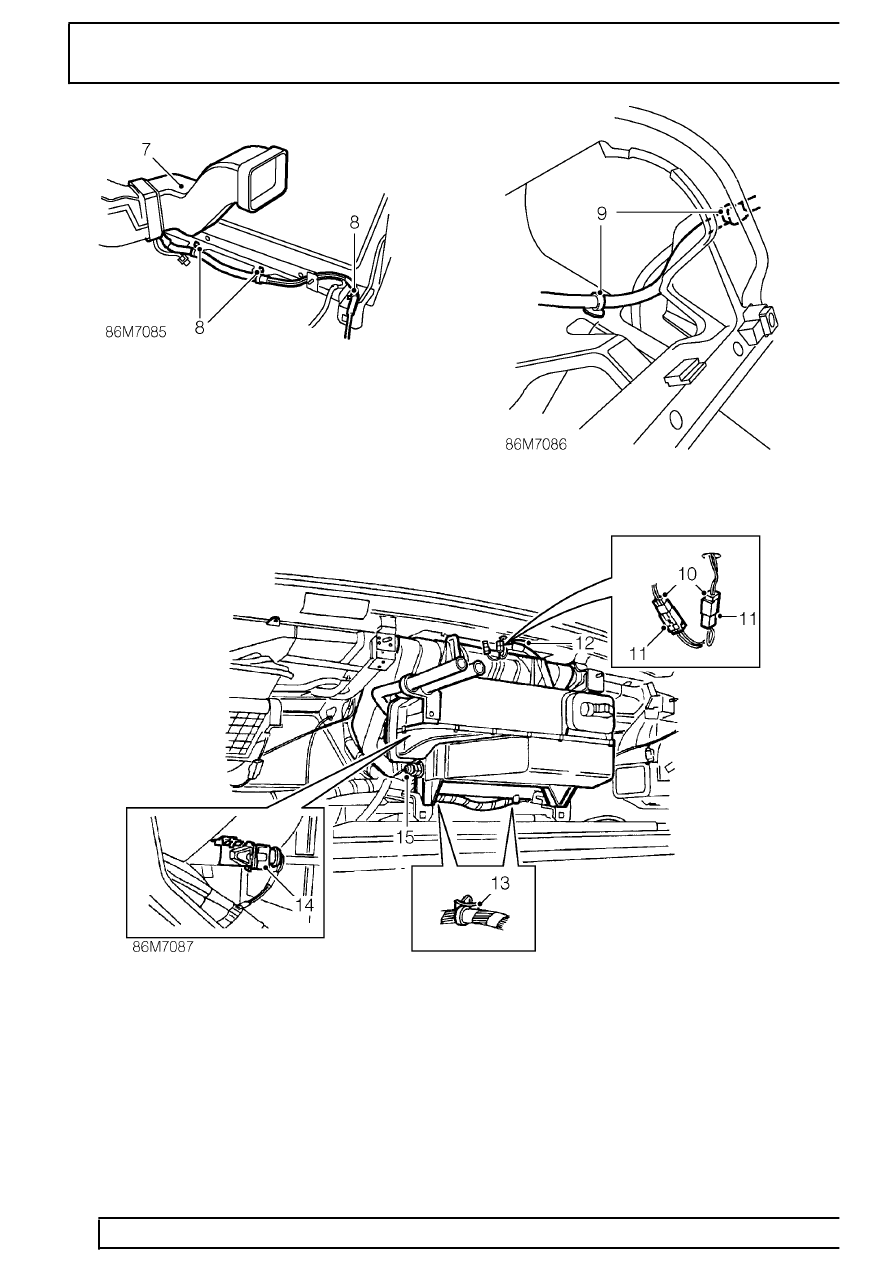

7. Remove heater duct from heater unit.
8. Release 3 clips securing harness to lower LH

fascia.

9. Release 2 clips securing passenger airbag

module harness to fascia.

10. Release sunlight sensor and alarm warning lamp

harness from fascia panel.

11. Disconnect 2 multiplugs from sunlight sensor

and alarm warning lamp.

12. Release clip securing harness to fascia.
13. Release 2 clips securing harness to evaporator.
14. Disconnect multiplug from evaporator sensor.
15. Disconnect multiplug from heater matrix pipe

sensor.
