Land Rover V8 Engine Overhaul Manual 40 46 Workshop Service and Repair

ENGINE

DESCRIPTION AND OPERATION

5

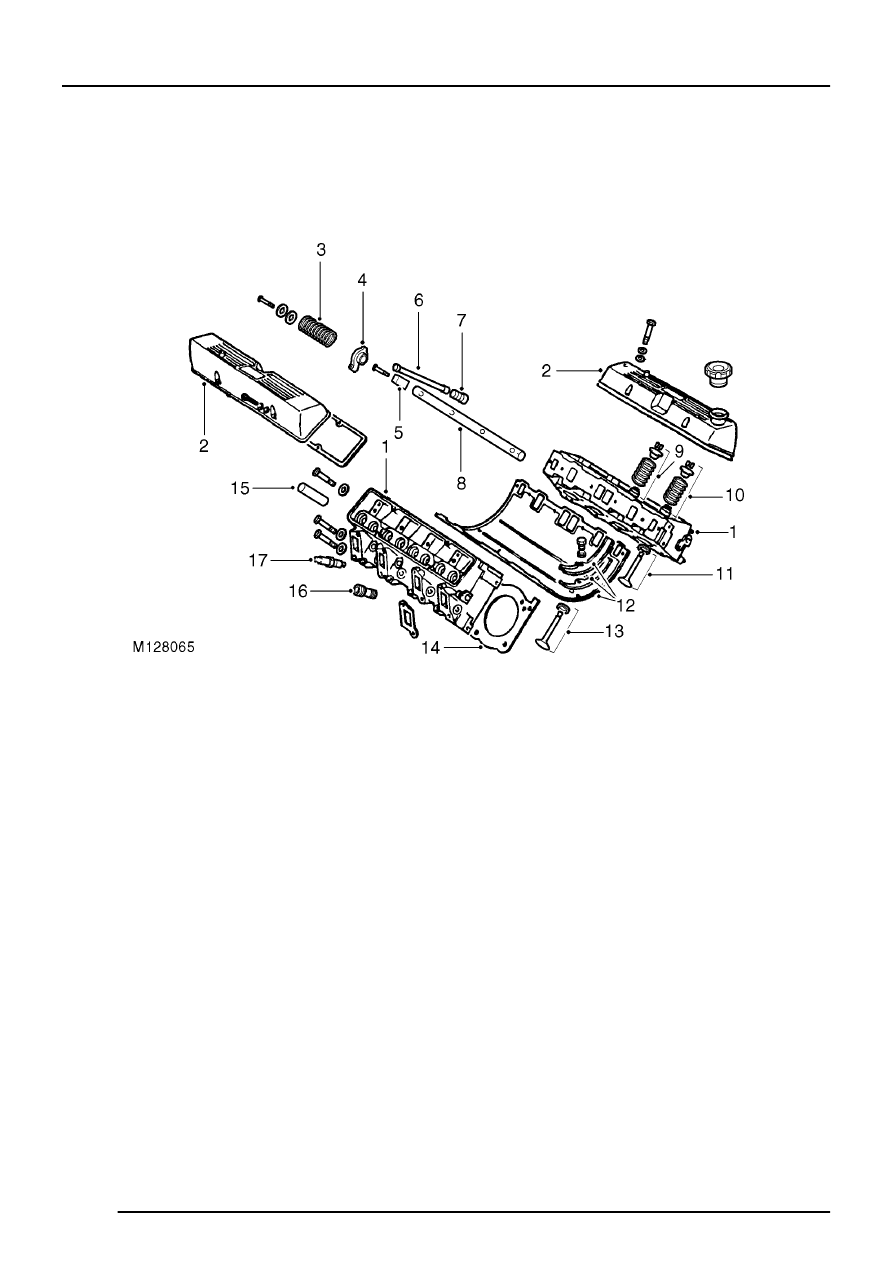

CYLINDER HEAD COMPONENTS

1. Cylinder head
2. Rocker cover
3. Rocker shaft spring
4. Rocker arm
5. Rocker shaft bracket
6. Pushrod
7. Tappet
8. Rocker shaft
9. Inlet valve seal, spring, cap and collets

10. Exhaust valve seal, spring, cap and collets
11. Exhaust valve and seat
12. Inlet manifold gasket and seals
13. Inlet valve and seat
14. Cylinder head gasket
15. Valve guide
16. Secondary air injection adapters - if fitted
17. Spark plug
