Drive Belt: Testing and Inspection

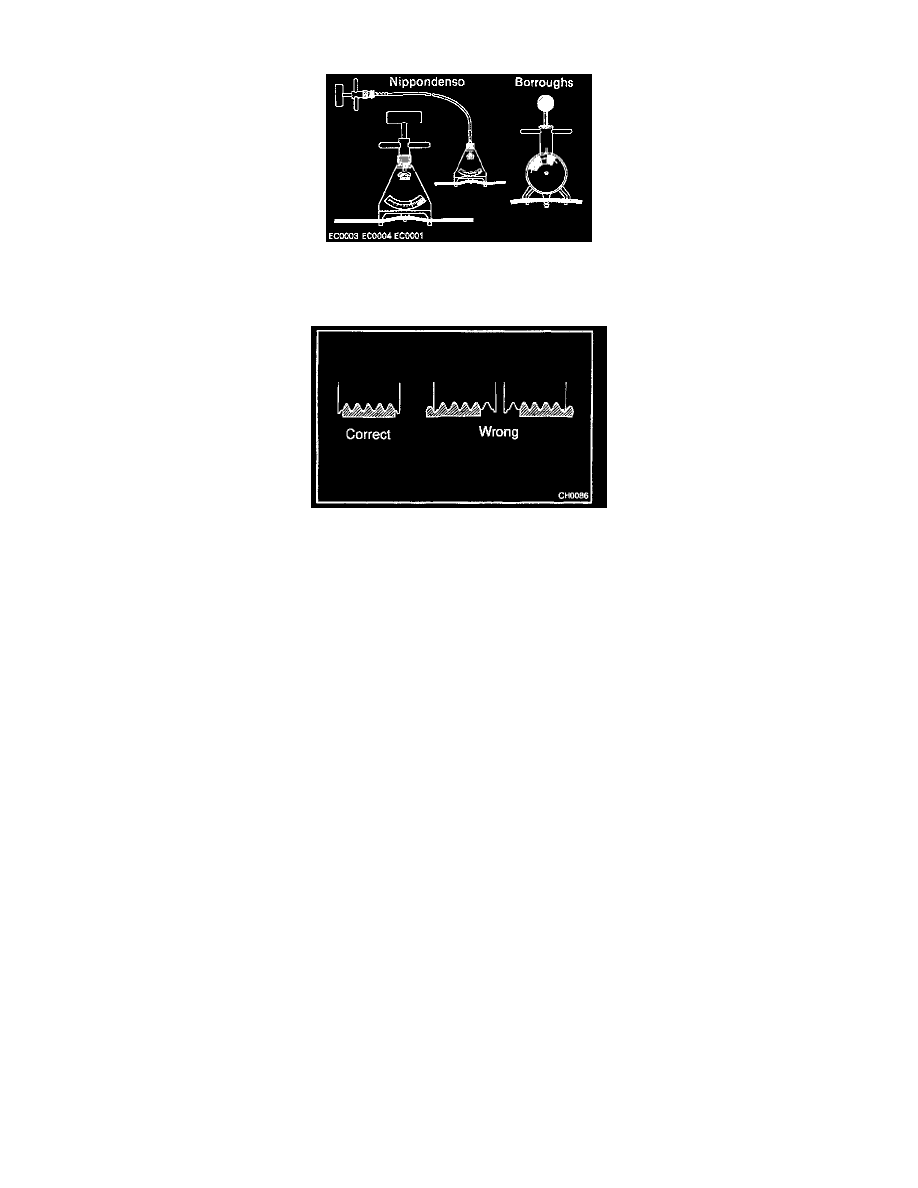

1. Using either a Nippondenso BTG-20 (9550-00020) or a Borroughs No.BT-33-73F belt tension gauge, check the drive belt tension. The drive belt

tension for a new belt should be 150 - 185 lbs. and for a used belt it should be 95 - 135 lbs..

2. After installing the belt, check that it fits properly in the ribbed grooves.

NOTE:
-

A "New belt" refers to a belt which has been less than five minutes on a running engine.

-

A "Used belt" refers to a belt which has been used on a running engine for five minutes or more.
