Drive Belt: Specifications (page 3 of 4)

Drive Belt: Service and Repair

ON-VEHICLE INSPECTION

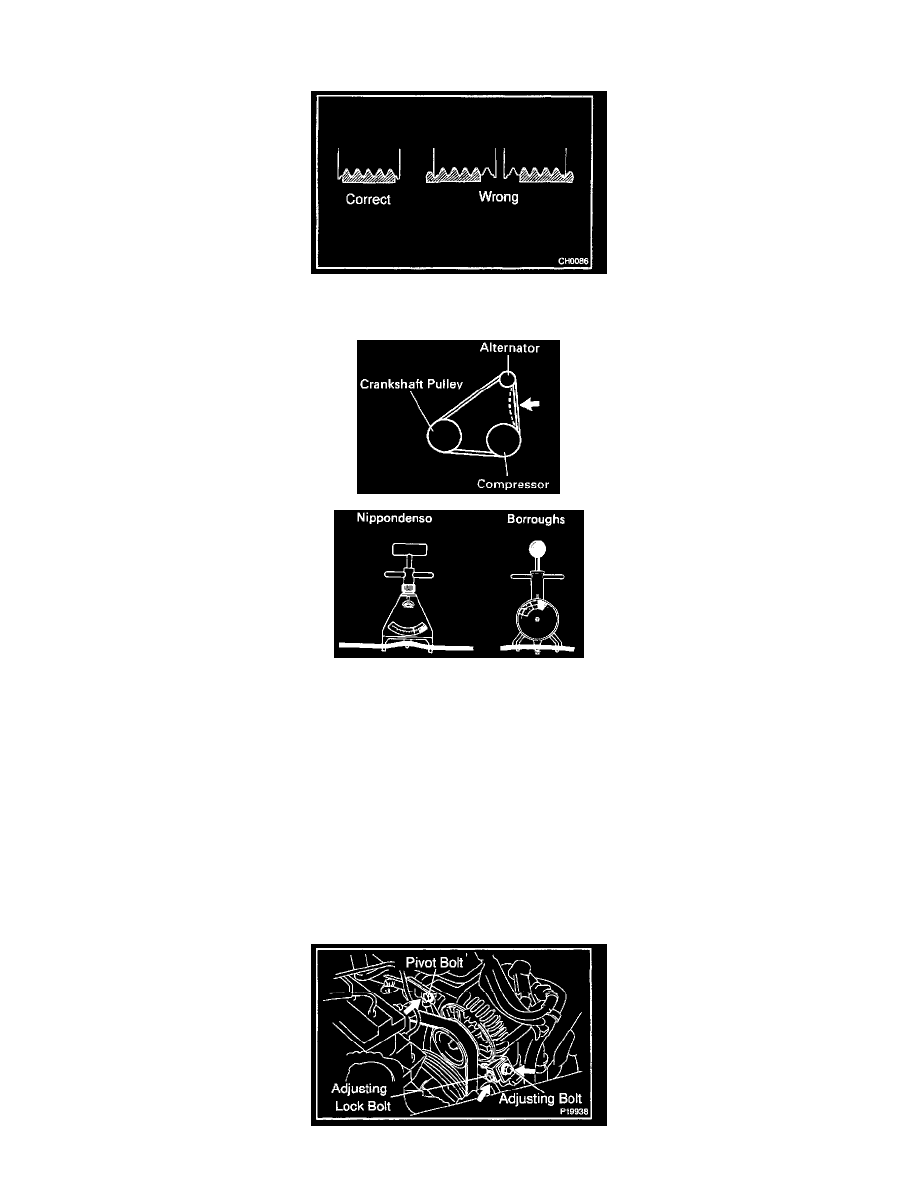

1. INSPECT DRIVE BELT INSTALLING CONDITION

Check that the drive belt fits properly in the ribbed grooves.

2. INSPECT DRIVE BELT TENSION

Using a belt tension gauge, check the drive belt tension.
Belt tension gauge:

Nippondenso BTG-20 (95506-00020) or
Borroughs No. BT-73F

Drive belt tension:

New belt 165 ± 26 lbf
Used belt 110 ± 11lbf

HINT:
-

"New belt" refers to a belt which has been used less than 5 minutes on a running engine.

-

"Used belt" refers to a belt which has been used on a running engine for 5 minutes or more.

-

After installing the drive belt, check that it fits properly in the ribbed grooves.

REMOVAL
