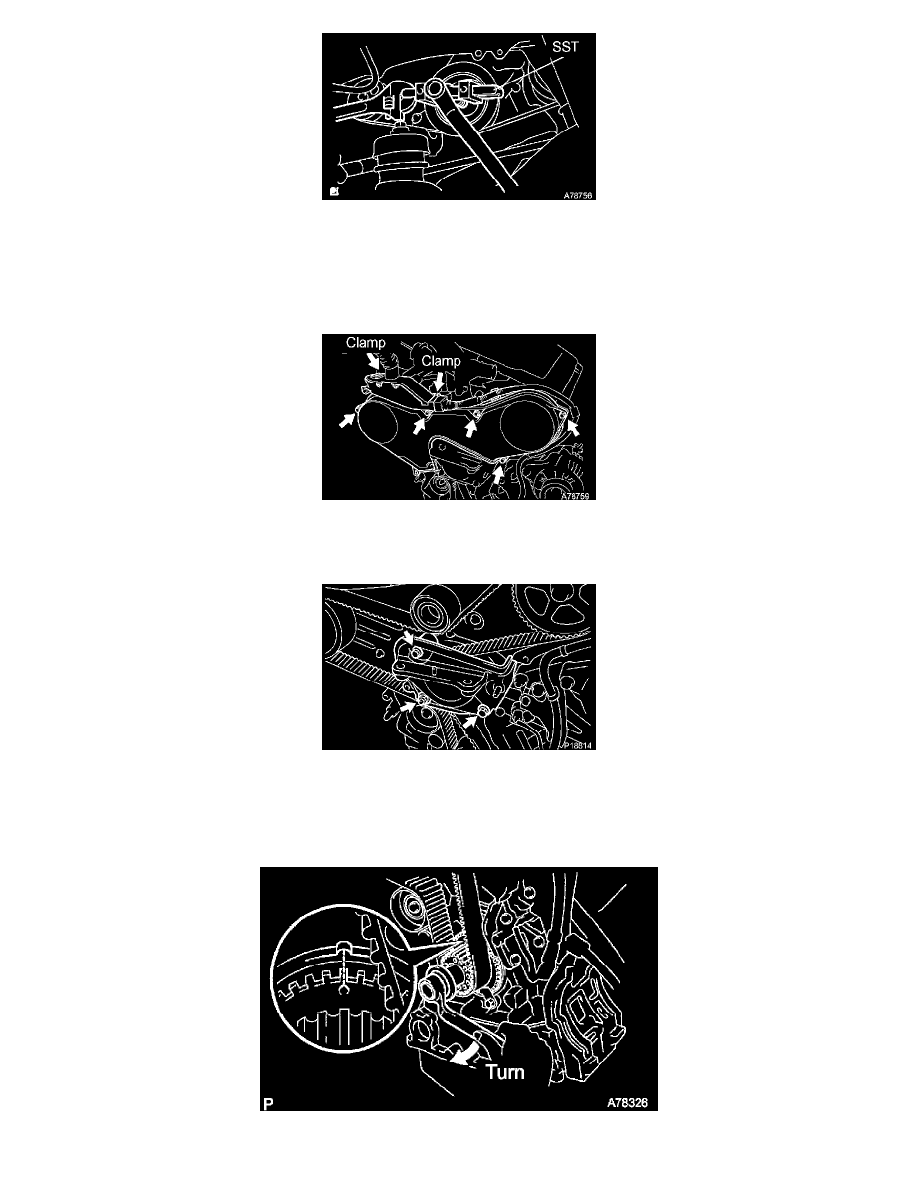

b. Using SST and the pulley bolt, remove the pulley.

SST 09950-50013 (09951-05010, 09952-05010, 09953-05020, 09954-05031)

NOTICE:  Before using SST, apply lubricating oil to the threads and tip of the center bolt 150.

9. REMOVE TIMING BELT NO.1 COVER

10. REMOVE TIMING BELT NO.2 COVER

a. Disconnect the 2 engine wire protector clamps from the timing belt No. 3 cover.
b. Remove the 5 bolts and timing belt cover.

11. REMOVE ENGINE MOUNTING BRACKET RH

a. Remove the 2 bolts, nut and engine mounting bracket RH.

12. REMOVE TIMING BELT GUIDE NO.2
13. REMOVE TIMING BELT

a. Set the No. 1 cylinder to the TDC/compression.

1. Temporarily install the crankshaft pulley bolt and washer to the crankshaft.
