17. INSTALL TIMING BELT GUIDE NO.2

a. Install the timing belt guide with the cup side facing the engine front.

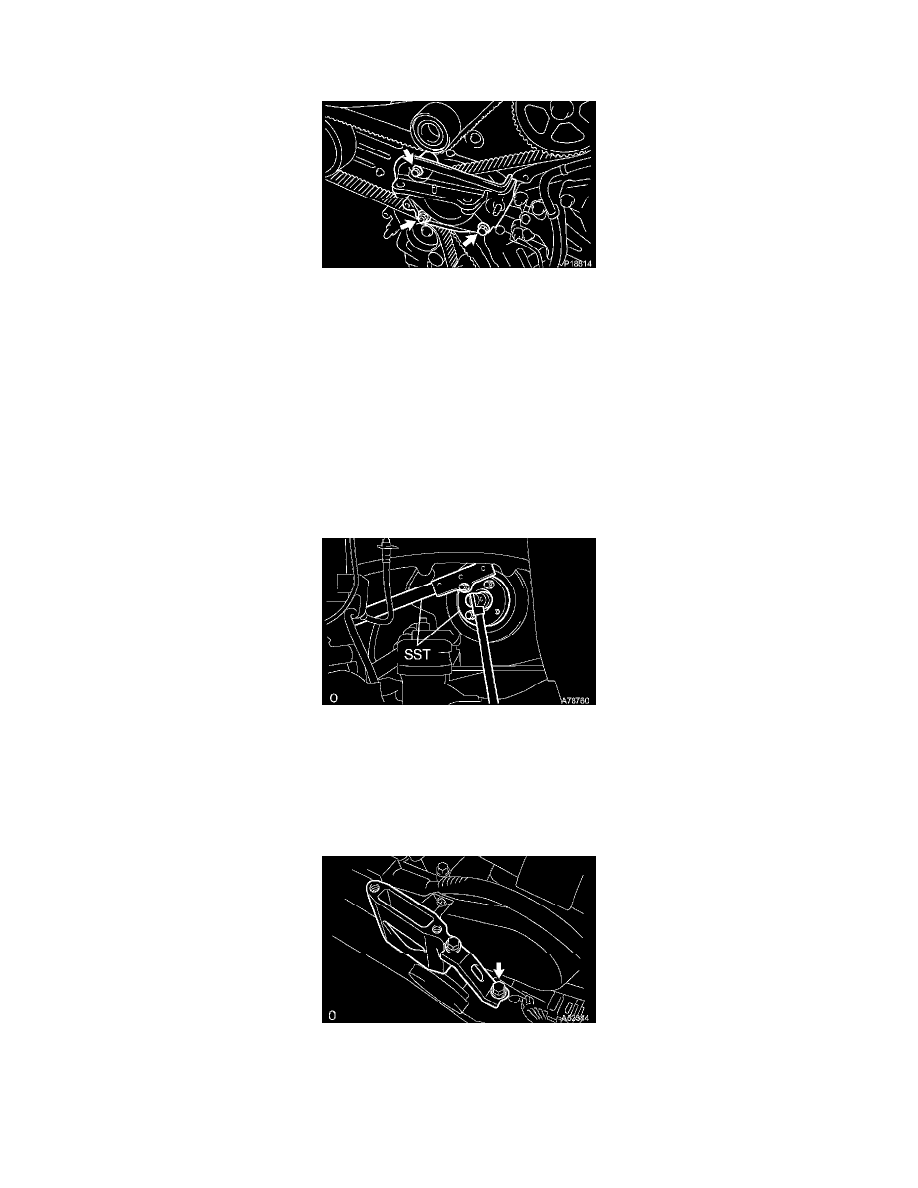

18. INSTALL ENGINE MOUNTING BRACKET RH

a. Install the engine mounting bracket RH with the 2 bolts and nut.

Torque: 28 Nm (286 kgf-cm, 21 ft. lbs.)

19. INSTALL TIMING BELT NO.2 COVER

a. Visually check for cracks and breaks on the gasket of the timing belt cover. If there is a trace of water intrusion when checking visually,

replace the timing belt cover.

b. Install the timing belt cover.

Torque: 8.5 Nm (87 kgf-cm, 75 inch lbs.)

20. INSTALL TIMING BELT NO.1 COVER

a. Visually check for cracks and breaks on the gasket of the timing belt cover. If there is a trace of water intrusion when checking visually,

replace the timing belt cover.

b. Install the timing belt cover.

Torque: 8.5 Nm (87 kgf-cm, 75 inch lbs.)

c. Install the 2 engine wire protector clamps to the timing belt No. 3 cover.

21. INSTALL CRANKSHAFT PULLEY

a. Align the keyway of the pulley with the key located on the crankshaft, then slide the pulley into place.
b. Using SST, install the pulley bolt.

SST 09213-54015 (91651-60855), 09330-00021
Torque: 220 Nm (2250 kgf-cm, 162 ft. lbs.)

22. INSTALL GENERATOR BRACKET NO.2

Torque: 28 Nm (286 kgf-cm, 21 ft. lbs.)

23. INSTALL ENGINE MOUNTING STAY NO.2 RH

a. Install the engine mounting stay No. 2 and engine mounting bracket No. 2 with the bolt.

Torque: 64 Nm (653 kgf-cm, 47 ft. lbs.)
