Alignment: Service and Repair

Alignment: Service and Repair

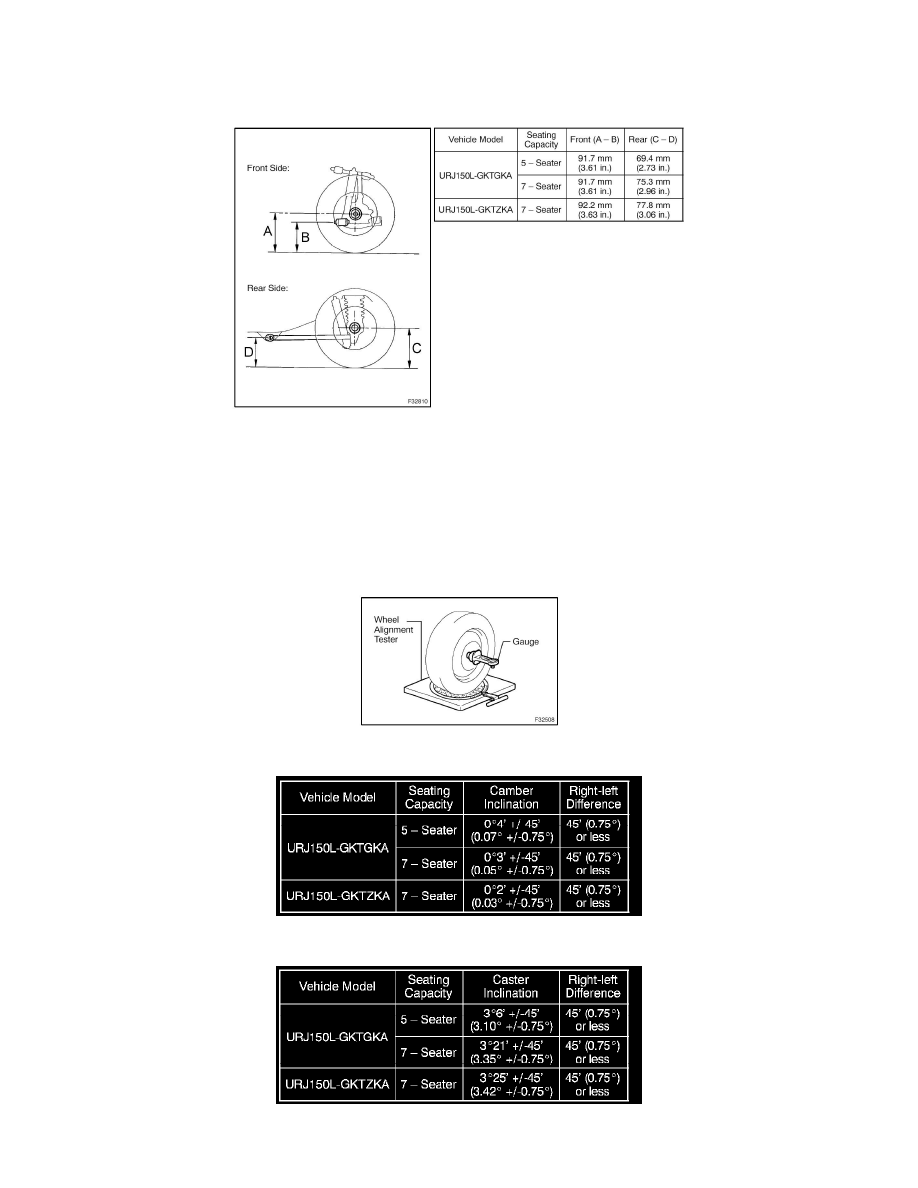

WHEEL ALIGNMENT STANDARD

a. FRONT WHEEL ALIGNMENT

1. Standard Vehicle Height (Unloaded Vehicle):

NOTICE:  Before inspecting the wheel alignment, adjust the vehicle height to the specification.

Measuring points:
A: Ground clearance of the center of the front wheel
B: Ground clearance of the center of the front adjusting cam bolt
C: Ground clearance of the center of the rear wheel
D: Ground clearance of the center of the rear lower control arm front side

2. Standard Camber Inclination (Unloaded Vehicle):

3. Standard Caster Inclination (Unloaded Vehicle):

4. Standard Steering Axis Inclination (Unloaded Vehicle):
