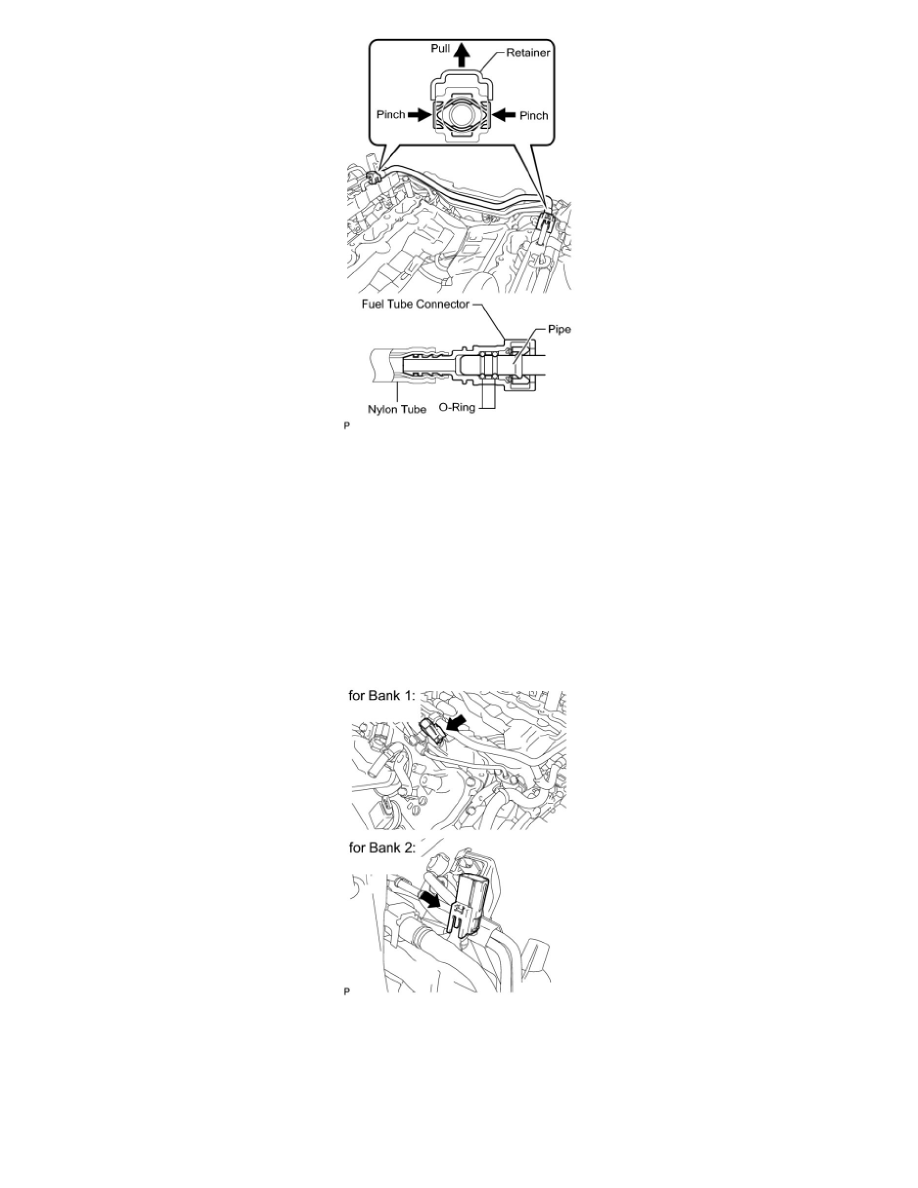

5. REMOVE FUEL TUBE SUB-ASSEMBLY

(a) Lift up the retainer to release its lock.
(b) Pinch the tube connector and then pull out the fuel tube.

NOTICE:
-

Check for any dirt and foreign matter contamination in the pipe and around the connector. Clean if necessary. Foreign matter may damage
the O-rings or cause leaks in the seal between the pipe and connector.

-

Do not use any tools to separate the pipe and connector.

-

Do not forcefully bend or twist the nylon tube.

-

Check for any dirt and foreign matter on the pipe seal surface. Clean if necessary.

-

Put the pipe and connector ends in plastic bags to prevent damage and dirt contamination.

-

If the pipe and connector are stuck together, pinch the tube between your fingers and turn it carefully to free it. Then disconnect the tube.

6. REMOVE FUEL DELIVERY PIPE

(a) Disconnect the 2 delivery pipe connectors.
