Perform this procedure with several people supporting the rear differential carrier assembly (with drive shaft) so that it does not
tilt or fall.

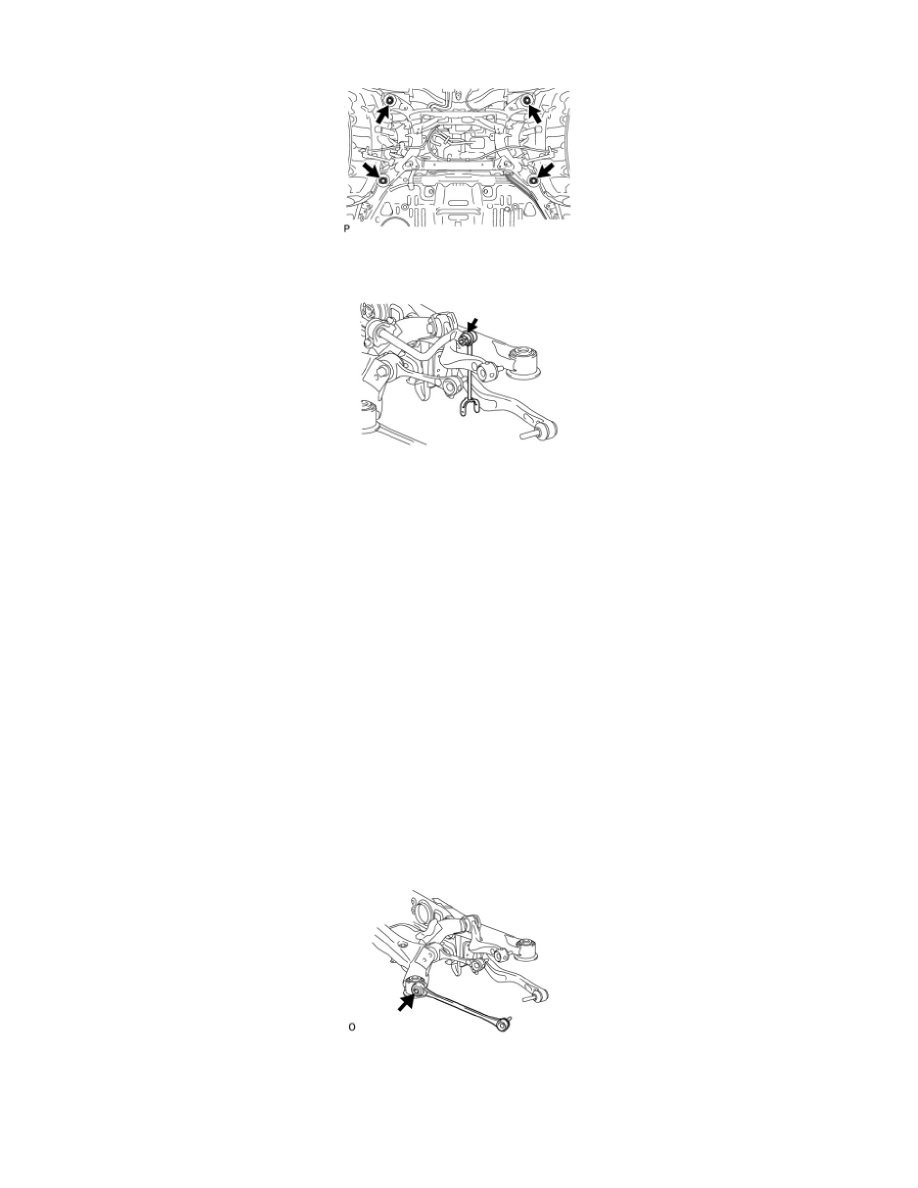

(b) Remove the 4 bolts. Then remove the 2 lower rear suspension member stoppers, and the 2 lower differential support member stoppers.
(c) Lower the engine lift slowly, and remove the rear suspension member.

91. REMOVE REAR STABILIZER LINK ASSEMBLY LH

(a) Remove the nut and disconnect the stabilizer link from the stabilizer bar.

HINT: If the ball joint turns together with the nut, use a 6 mm hexagon wrench to hold the stud.

92. REMOVE REAR STABILIZER LINK ASSEMBLY RH

HINT: Use the same procedures described for the LH side.

93. REMOVE ELECTRIC PARKING BRAKE ACTUATOR See: Brakes and Traction Control/Parking Brake System/Parking Brake

Actuator/Service and Repair/Removal

94. REMOVE REAR STABILIZER BAR (w/o Active Stabilizer) See: Steering and Suspension/Suspension/Stabilizer Bar/Service and Repair/Rear

Stabilizer Bar/Removal

95. REMOVE REAR ACTIVE STABILIZER CONTROL ACTUATOR ASSEMBLY (w/ Active stabilizer) See: Steering and

Suspension/Suspension/Suspension Control ( Automatic - Electronic )/Damping Control Actuator/Service and Repair/Rear Active Stabilizer
Control Actuator/Removal

96. REMOVE REAR SUSPENSION MEMBER DAMPER See: Transmission and Drivetrain/Differential Assembly/Differential Mount/Service and

Repair/Removal

97. REMOVE REAR NO. 1 SUSPENSION ARM ASSEMBLY LH

(a) Remove the bolt, nut and No. 1 suspension arm from the suspension member.

98. REMOVE REAR NO. 1 SUSPENSION ARM ASSEMBLY RH

HINT: Use the same procedures described for the LH side.
