99. REMOVE TOE CONTROL LINK SUB-ASSEMBLY LH

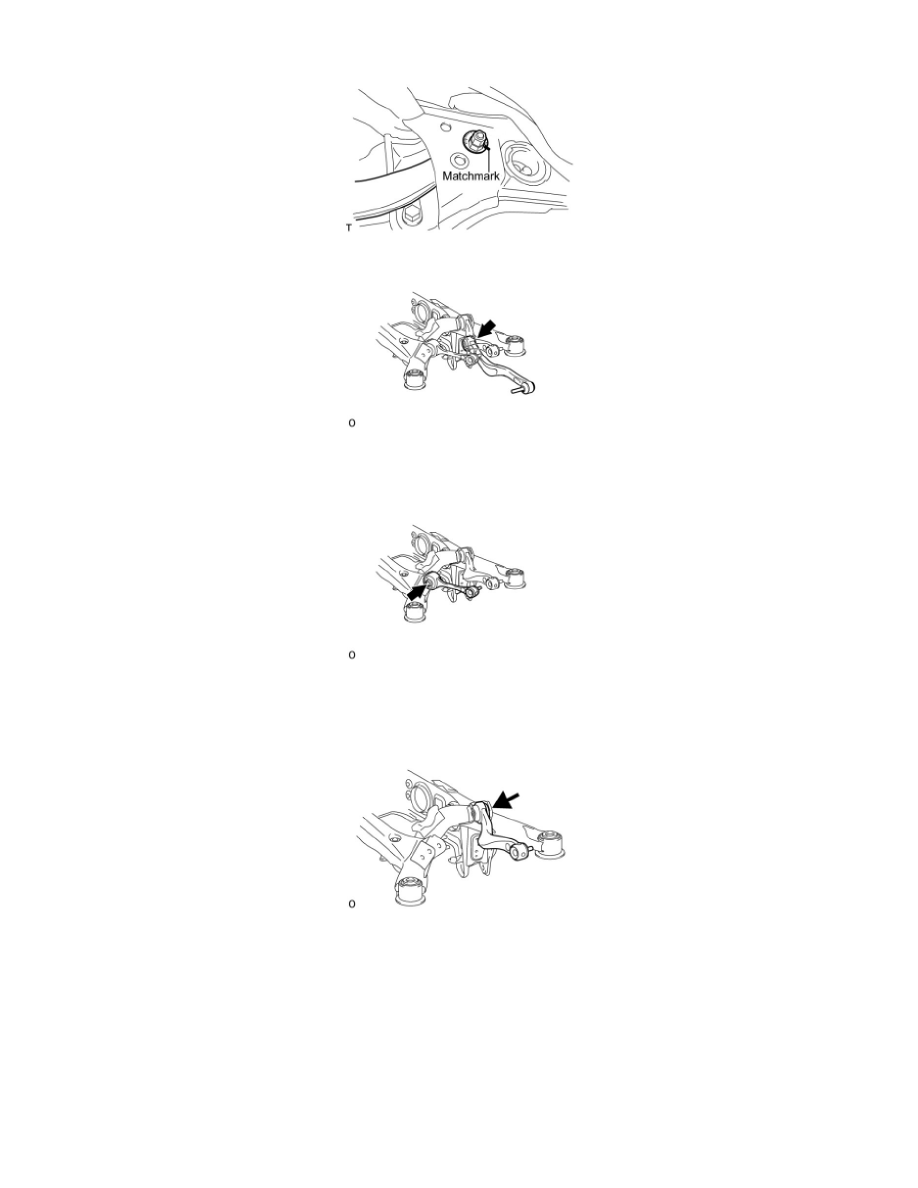

(a) Place matchmarks on the No. 2 suspension toe adjust plate and suspension member.

(b) Remove the nut, No. 2 toe adjust plate, toe adjust cam and toe control link from the suspension member.

100.5GREMOVE TOE CONTROL LINK SUB-ASSEMBLY RH

HINT: Use the same procedures described for the LH side.

101.5GREMOVE REAR UPPER NO. 1 CONTROL ARM ASSEMBLY LH

(a) Remove the nut, washer, bolt and control arm from the rear suspension member.

102.5GREMOVE REAR UPPER NO. 1 CONTROL ARM ASSEMBLY RH

HINT: Use the same procedures described for the LH side.

103.5GREMOVE REAR UPPER NO. 2 CONTROL ARM ASSEMBLY LH

(a) Remove the nut, washer, bolt and rear control arm from the rear suspension member.

104.5GREMOVE REAR UPPER NO. 2 CONTROL ARM ASSEMBLY RH

HINT: Use the same procedures described for the LH side.

105.5GREMOVE REAR NO. 1 DIFFERENTIAL MOUNT CUSHION See: Transmission and Drivetrain/Differential Assembly/Differential
Mount/Service and Repair/Removal


106.5GREMOVE REAR NO. 2 DIFFERENTIAL MOUNT CUSHION See: Transmission and Drivetrain/Differential Assembly/Differential
Mount/Service and Repair/Removal
