Lexus Workshop Service and Repair Manuals

Voltage Inverter: Service and Repair
Installation

L110F HYBRID VEHICLE CONTROL: INVERTER WITH CONVERTER: INSTALLATION

INSTALLATION

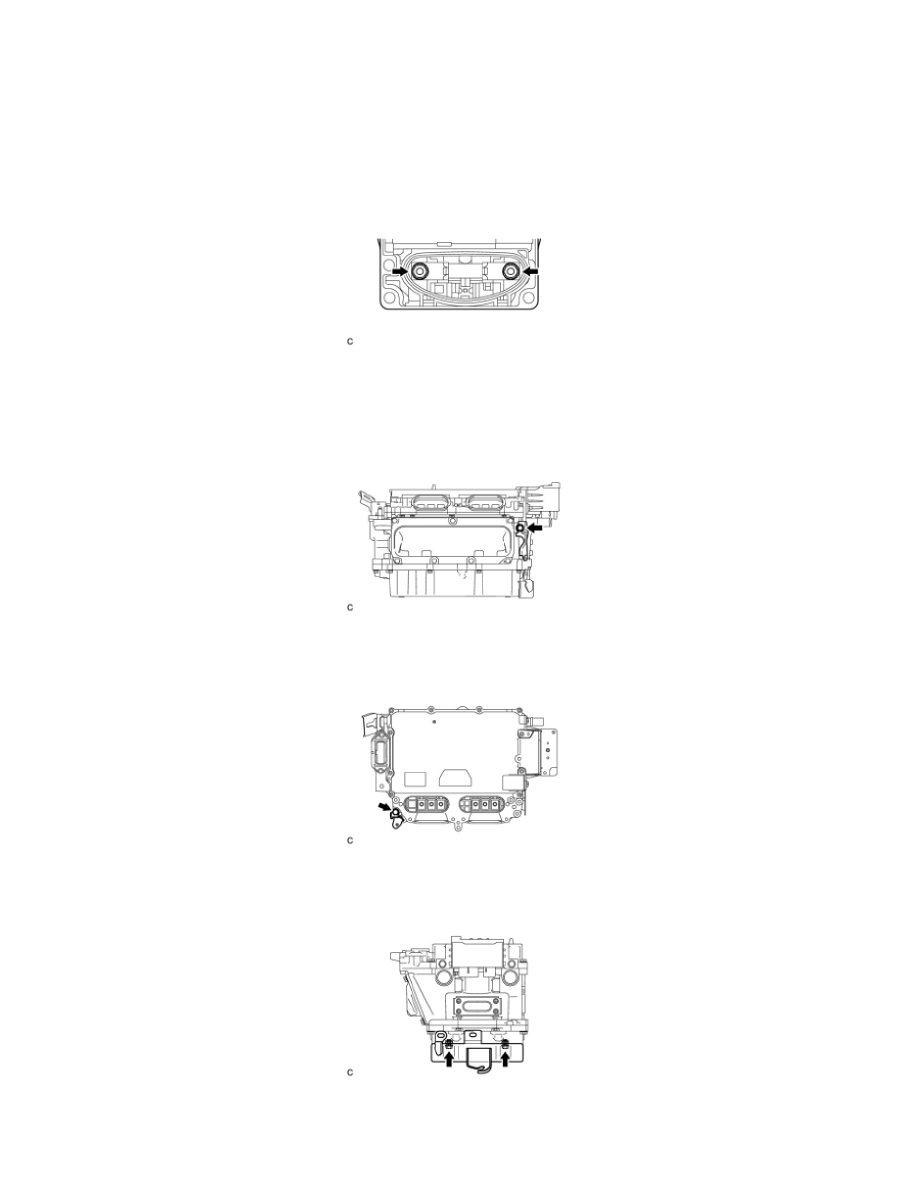

1. INSTALL HIGH VOLTAGE FUSE

(a) Install the high voltage fuse with 2 new nuts.

Torque: 4.0 Nm (41 kgf-cm, 35 in-lbf)

NOTE: Be sure to use a torque wrench to tighten the nuts.

2. INSTALL INVERTER COOLING PIPE BRACKET

(a) Install the inverter cooling pipe bracket to the inverter with converter assembly with the bolt.

Torque: 8.0 Nm (82 kgf-cm, 71 in-lbf)

3. INSTALL NO. 6 INVERTER BRACKET

(a) Install the No. 6 inverter bracket to the inverter with converter assembly with the bolt.

Torque: 8.0 Nm (82 kgf-cm, 71 in-lbf)

4. INSTALL NO. 3 INVERTER BRACKET

(a) Install the No. 3 inverter bracket to the inverter with converter assembly with the 2 bolts.

Torque: 8.0 Nm (82 kgf-cm, 71 in-lbf)

5. INSTALL NO. 2 INVERTER BRACKET
