Removal

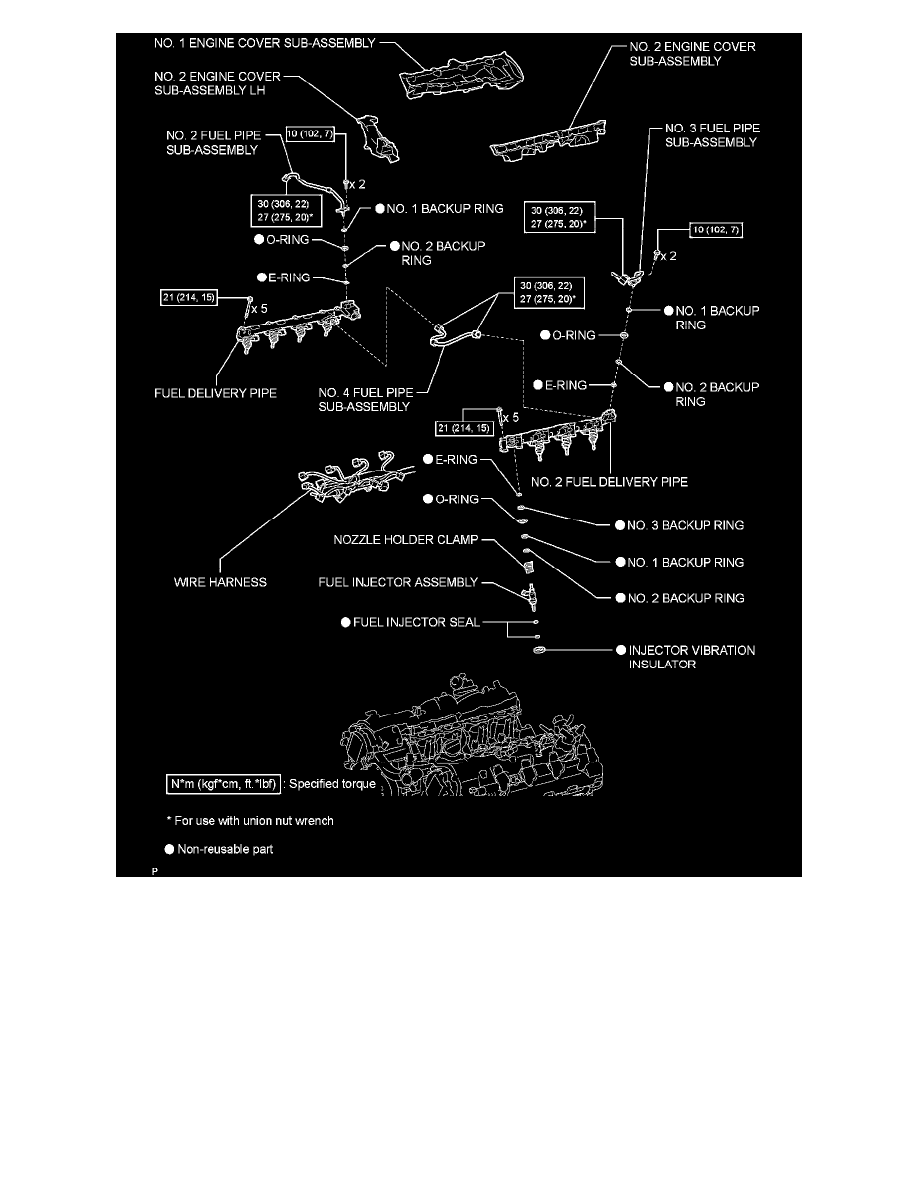

2UR-FSE FUEL: FUEL INJECTOR (for Direct Injection): REMOVAL

REMOVAL

1. DISCHARGE FUEL SYSTEM PRESSURE

(a) Discharge fuel system pressure See: Service Precautions/Fuel System.

2. REMOVE FUEL PRESSURE PULSATION DAMPER ASSEMBLY

(a) Remove the fuel pressure pulsation damper See: Fuel Pressure Pulsation Damper/Service and Repair/Removal.

3. REMOVE NO. 3 FUEL PIPE SUB-ASSEMBLY

(a) Disconnect the fuel pump connector.
