Throttle Body: Service and Repair
Installation

2UR-FSE ENGINE CONTROL SYSTEM: THROTTLE BODY: INSTALLATION

INSTALLATION

1. INSTALL THROTTLE BODY ASSEMBLY

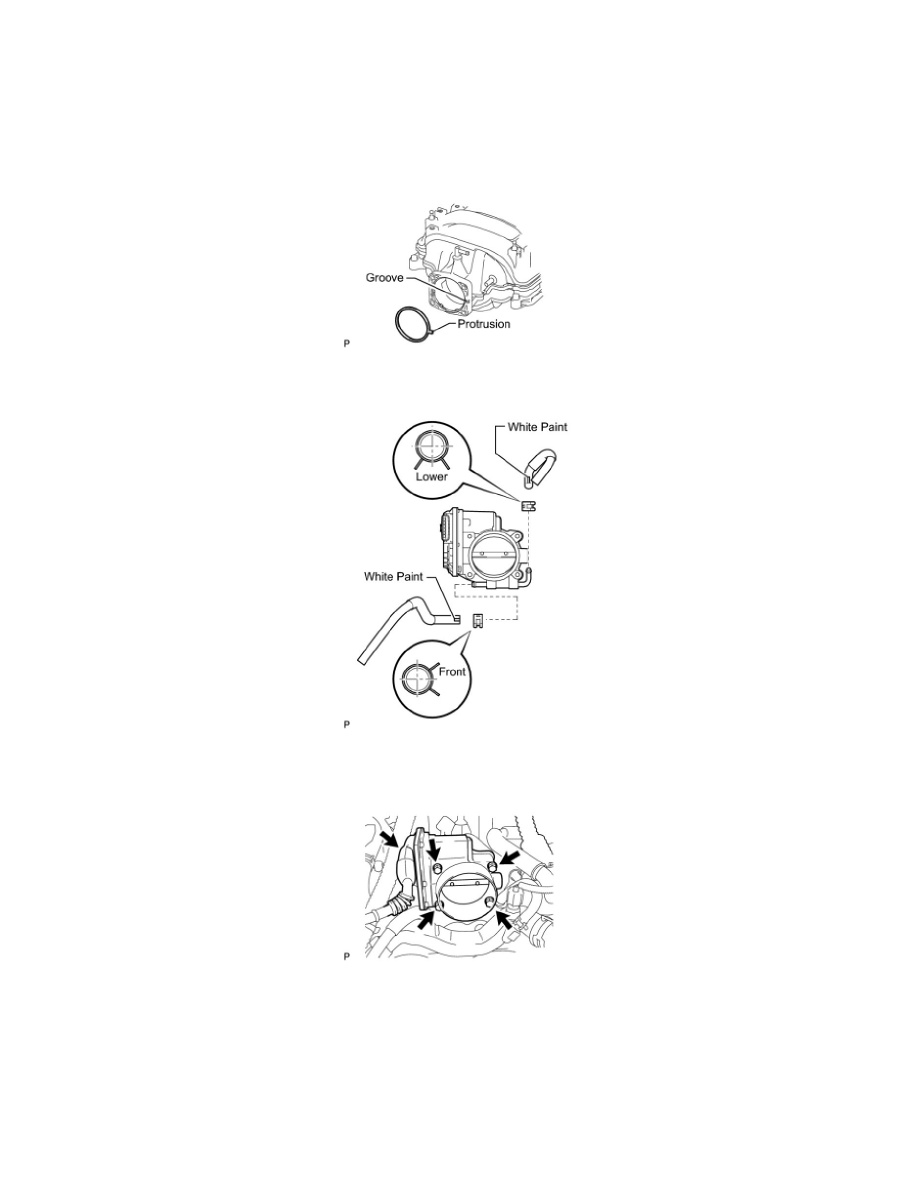

(a) Install a new gasket to the intake manifold.

HINT: Align the protrusion of the gasket with the groove on the intake manifold.

(b) Connect the No. 4 water and No. 5 water by-pass hoses to the throttle body.

-

Position the claws of the clamps as shown in the illustration.

-

Install the clamps so that they are within the hose's paint marks.

(c) Install the throttle body with the 4 bolts.

Torque: 10 Nm (102 kgf-cm, 7 ft-lbf)

(d) Connect the throttle motor connector.

2. INSTALL INTAKE AIR CONNECTOR PIPE
